YR-HM谐波监測装置

一、概述

随着我國國民經濟的發展，電力電子技術正在迅速發展，換流装置在各领域廣泛應用，由于非線性負荷日益增加。加：水和食盐電解的矽整流装置；電气化铁路中的電力機車；拖動用矽整流電源；電弧爐；直流輸電換流站；各種廣泛應用的變頻調速装置；交流調壓装置等等，这些非線性負荷造成電力系統電壓、電流波形畸變，給電力系統安全經濟 支行造成嚴重危害。如：引起保護及安全自動装置誤動；引起旋轉電機附加損耗、發热和機械振動；導致電容器过热；給電能計量及常及儀表带来誤差；对通訊線路産生干擾等危害。我國为加強对谐波的监測，管理及治理，于1994年正式頒布了GB/T14549-93國家标準《電能質量--公用電网谐波》。

針对目前國內谐波分析装置的使用情況，以及装置在運行过程中出現的問題，我公司研制開發出YR-HM谐波监測装置。

YR-HM谐波监測装置可实时监測顯示電网1-19次谐波電壓和谐波電流含有率以及有效值，自動打印谐波電壓、谐波電流24小时日變化曲線和統計結果，自動打印谐波電壓超标时的測量結果等，为用戶提供豐富、完整的实測記录资料，可廣泛應用于化工、冶金、礦山、電气化铁路以及擁有大量非線性負荷的企業。本装置結構精巧，操作簡單，維護方便，經在多家變電站使用證明，完全能夠滿足電网運行要求。

●  采用當前先進的工業級Intel MCS-80C196作为中央处理器，運算速度 快、工作状态穩定、抗干擾性能強；

●  装置采用頻率自動鎖定技術，使得系統頻率發生變化後，装置仍能得出正确分析結果；

●  調整簡單、使用方便、維護量小，非常适合于現场装盤使用；

●  装置啟動後，可自動循环顯示各相谐波電壓含有率和谐波電流有效值，周而

複始，可靠準确，可长期在線運行；

●  通过按鍵命令操作，可立即打印當时所需的測量結果。

●  可自動打印谐波電壓越限时的測量結果，监測各次谐波電流值；

●  可自動打印總谐波電流與總谐波電壓24小时日變化曲線及統計結果。为使用者提供了豐富、完整的实測記录资料；

●  配有谐波電壓越限報警功能，也可配置谐波電壓越限跳閘功能。

三、技術規範

●  信号的測量範圍：電壓：5~100V；PT回路功耗 0.5VA/相。

●  電流：0.25 A ~5 A；CT回路功耗 0.5VA/相。

●  測量誤差：基波分量誤差不超过1%，谐波分量誤差不超过5%。

●  工作電源：工頻AC220V 15%或DC220 10%（优先選用）。

●  功耗：小于20W。。

●  环境温度：-15 ~50℃。

●  环境湿度：小于90%

●  絕緣強度：符合DL478-92 《静态繼電保護及安全自動装置通用技術条件》。

●  出口繼電器接點容量：AC250V 5 A。

四、面闆说明

装置前面闆如下图所示：

1:顯示方式指示（分别为Un-In,Un,In）

2：顯示內容指示（Ua,Ub,Uc,Ib,Ic循环顯示）

3：谐波次數顯示（1-19次任選）

4：谐波含有率顯示（與②对應，顯示监測量）

5：“啟動”鍵（监測與記录啟動運行）

6：“校时”鍵（校时記憶时間）

7：“打印”鍵（立即輸出當前記录結果）

8：“顯示方式”設置鍵（改變顯示方式）

9：“Un越限值”鍵（設定電壓越限報警參數）

10:連續“越限次數”設置

11:“+”鍵（增值鍵）

12:“複位”鍵（装置重新開始工作）

13:“通訊”鍵（此鍵根據用戶要求特殊定制）

14:“打印次數”鍵（設置打印輸出谐波次數）

15:“顯示次數”鍵（設置顯示輸出谐波次數）

16:“In越限值”鍵（電流越限值顯示）

17:“報警消除”鍵（報警音響解除）

18:“-”鍵（減值鍵）

19:打印機

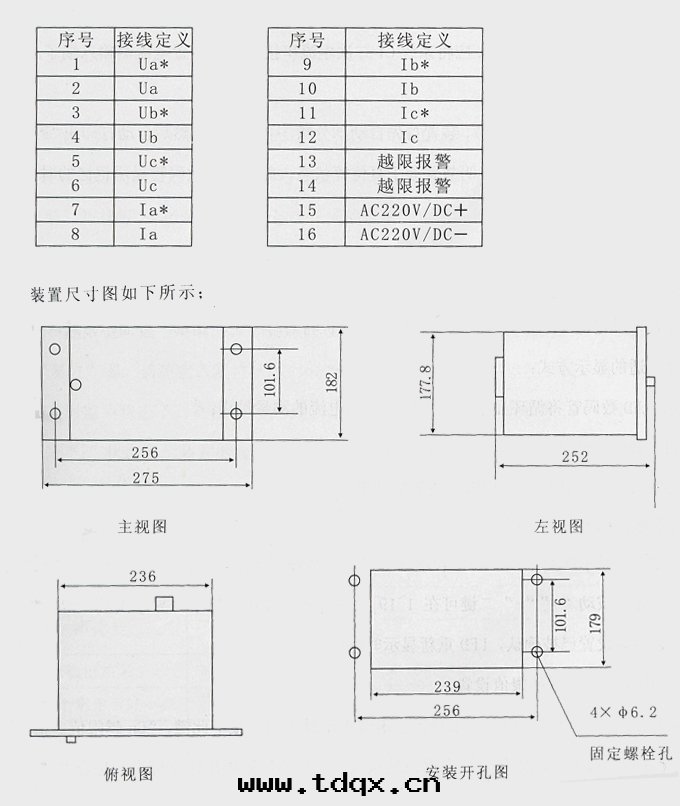

六、操作说明

1.現场信号輸入:信号取自線路的三相電流互感器二次測量回路和線路所在母線的三相電壓互感器二次測量回路;

2.輸入量的接線方式

2.1電壓輸入回路按下图接線:

2.2若測量電壓的同时监測電流,應将系統CT二次電流串接引入本装置電流側輸入端子,切勿開路。

3.装置工作状态設置

3.1 打開電源(按動電源開关20)，装置首先自動部分順序掃描一遍，然後自動打印出“PRINTER OK”，表示装置正常。接着複位燈亮，表明装置处于複位等状态，此时LED數碼管顯示記憶的时間，使用者可開始進行測量前的各項設置；

3.2校时： 按下“校时”鍵，秒顯示位開始閃動，配合“+”“-”二鍵，進行“秒”校时，再次按下“校时”鍵，可校“分”，照此方式依次校“时”、“日”、“月”，最後再按“校时”鍵确認並退出校时；

3.3顯示方式設置

按下“顯示方式”設定鍵，三个顯示方式指示門的指示位将右移一位，指示一種顯示方式，可連續按下此鍵，用以選擇合适的顯示方式：

①Un-In方式：LED數碼管将循环顯示三相電壓與三相電流的測量結果；

②Un方式：LED數碼管循环顯示三相電壓的測量結果；

③In方式：LED數碼管循环顯示三相電流的測量結果。

3.4顯示谐波數字設置

按下“顯示次數”設置鍵，可以在LED數碼管上顯示所設置的谐波次數。

按下此鍵，顯示次數指示燈亮，表示進入顯示次數設置状态，LED數碼管第一、二位顯示當前設定的顯示次數，此时按動“+”“-”二鍵可在1~19次中選擇。如再次按下“顯示次數”鍵，“顯示次數”指示燈滅，表示當前設置已被确認，LED重新顯示时間；

3.5輸入電壓谐波含量越限值設置

“Un越限值”可以根據用戶要求設定總谐波電壓越限值。按下此鍵，“Un越限值”指示燈亮進入設置状态，LED顯示當前電壓越限值，請根據系統状效忠，按照谐波電壓國家标準，配合“+”“-”二鍵進行設置，如再次按下“Un越限值”鍵，指示燈滅，設置被确認；

3.6電流谐波含量越限值顯示

按下“In越限值”鍵，配合“+”“-”二鍵，可在LED數碼管上觀察到各次谐波電流的越限值，再按此鍵，退出顯示。此鍵 为檢索鍵，與現场监測谐波電流無直接关系；

3.7連續“越限次數”的設定

此鍵用于設置装置連續測量到多少谐波越限才被認定为真实越限，連續越限後，装置了出報警信号，自動打印輸出越限值。这樣可避免偶爾的干擾以及暫态谐波造成的装置報警誤動作；

按下“越限次數”鍵，指示燈亮，表示進入設置状态， LED顯示當前設定值，配合“+”“-”二鍵，可在1~99之間選擇。強再次按一此鍵，确認設置，指示燈滅。

4.啟動监測與記录

4.1装置上電複位，並按“6.3装置工作状态設置”理委了所要求的設置後，只需輕輕按下“啟動”鍵，啟動指示燈亮，装置便自動地按照設置的程序進入监測記录工作状态。装置会動刷新LED數碼管上顯示輸出的各相測量結果，並且每24小时自動打印輸出一天的總谐波電壓、電流的日變化曲線和統計結果；

4.2在实时监測工作条件下仍可根據需要立即打印出當前的測量結果，首先按下“打印次數”鍵 ，再配合“+”“-”二鍵選擇需要打印的谐波次數，再按“打印次數”鍵确認設置，選擇好次數後，按下“打印”鍵，LED顯示“P”,表示正在打印，同时打印機輸出以進行研究 應新的工作要求。但“校时”、““Un越限值”、““In越限值”鍵不再響應，因为这些設置的改變将直接影響装置的統計分析的正确性。如需改變，可按下“複位”鍵，使装置入複位状态，改變設置後，重新按下“啟動”鍵，再次進入实时监測状态；

4.3在实时监測状态下，在進行“顯示方式”、“顯示次數”、“越限次數”、“打印次數”等設置时，如果LED上出現“[”状态表示装置的統計分析工作不接受新的設置內容，當前設置过程無效，待“[”消失後，重新開始設置即可。
