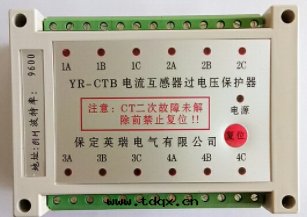

本系列保護器用于对各種CT二次側异常过電壓進行保護。在電力系統中，電流互感器（CT）廣泛應用于一次測量與控制。互感器正常工作时，其二次側处于近似短路状态，輸出電壓很低。但是，在運行中如果二次側開路或一次側繞組流过异常電流（如雷击電流、谐振过電流、電容充電電流、電感啟動電流等），都可能会在二次側産生數千伏甚至上万伏的过電壓。如果不及时抑制这種过電壓，过電壓不僅可能会給二次系統的絕緣造成危害，甚至会使互感器本身过激燒毀，甚至危及工作人員的人身和生命安全。
使用本系列保護器可以避免電流互感器二次側异常过電壓引起的危害，通常應用在对CT二次側的差動繞組、过流繞組、測量繞組、母線保護繞組、備用繞組等处的过電壓保護。
保護器接在CT二次繞組两端，當CT二次側正常时，保護器本身对CT二次側为高阻状态，漏電流极小，不影響二次側其它電气設備的正常運行。當CT二次側因種種原因出現异常过電壓时，保護器迅速動作，对CT二次側進行短路，避免相关事故的發生。
二、産品型号及其含義
三、技術指标
|
型号
|
YR-CTBX
|
|
正常漏電流 IL20V
|
‹20µA
|
|
保護啟動電壓UC
|
150V±10%(可按用戶要求設計)
|
|
保護響應时間TS
|
50ms≤TS≤250ms
|
|
遙信繼電器接點容量
|
AC220V/5A
|
|
保護繼電器接點容量
|
AC220V/15A
|
|
使用的CT規格
|
二次側峰值大于150V
|
|
保護電流
|
≥5A
|
|
工作环境
|
温度
|
-20℃~70℃
|
|
湿度
|
≤95%RH
|
|
可靠安全性
|
符合IEC834-1要求
|
四、安装使用
1、安装方式
導軌、固定安装外形尺寸： 145*90*70 （單位：mm）
注：安装保護器时應盡量離CT近些，以便于巡視。
一般情況下，互感器均連接在A、B、C三相上，少數連接在两相上，个别連接在一相上。絕大多數均为星形連接，少數为三角形連接。互感器的二次繞組A、B、C要对應地連接在保護器A、B、C接線端子上，A、B、C三相二次中心點（虛地N）連接在保護器的“N”接線端子上。若只用A、B繞組，C相可以不接線，不会影響保護器的正常工作。
装置後端子图：
五、YR-CTB04、CTB06、CTB09、CTB12型使用注意事項：
这幾種型号保護器的保護動作接點一般为保持型即：一旦保護器保護動作，在CT故障消除後仍会保持保護状态，當需要解除保護状态时，須按複位按鈕進行手動複位。根據用戶需要，亦可提供非保持类型的産品。
保護器需要辅助電源AC220V給手動複位、遠傳繼電器和状态指示部分提供工作電源。任何一路CT故障，遠傳繼電器均動作（常閉端與活動端斷開，常開端與活動端閉和），若辅助電源缺失，上述功能随之不能实現，但保護器仍具備CT線圈保護功能。
注意：保護器在首次上電时，需要按複位按鈕手動複位，以使保護器所有接點均处于正常初始状态。
保護器檢验方法如下：
用万用表的電阻檔分别測量各路A端、B端、C端 與相應的N端之間的電阻值，應大于幾十兆歐姆。
将單相調壓器調到0V位置,輸出端接到某繞組與相應的N端(如1A與1N, 2B與2N)，接通保護器的AC220V電源，此时，面闆上的工作指示燈（綠色）亮，而其它的指示燈均應不亮，这表示各路保護電路均处于正常的複位状态。假如還有紅色指示燈亮，说明相應部分保護状态未正常複位，需要按複位按鈕予以複位。之後，檢測動作電壓是否正常，方法是：緩慢地調节調壓器，使調壓器輸出電壓逐漸升高，當燈泡亮时，此刻調壓器輸出電壓數值即为保護動作啟動電壓。之後降低調壓器的輸出電壓，燈泡也不会熄滅，这说明保持功能正常。依此方法分别檢測所有各路繞組，如果均符合技術指标，則檢測合格。
