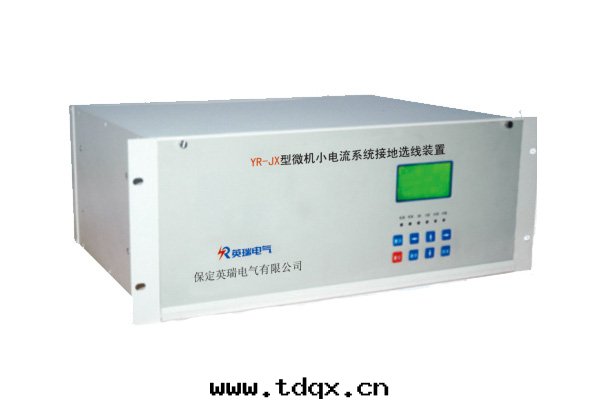

YRJX型微機小電流系統接地選線装置

一、産品概述

YRJX型微機小電流系統接地選線装置是我公司新研制的新型小電流系統接地選線装置，它适用于中性點不接地或經消弧線圈、電阻接地的運行方式系統，能夠迅速準确地查找出系統單相接地線路。該装置以16位單片機80C196为采集運算、邏輯判斷和控制中心（CPU），以液晶顯示器、信号燈指示、輕觸式按鍵为人機接口。具有操作簡單，選線準确，速度更快、運行可靠等特點。

該装置可記憶瞬間接地信息，能夠區分母線接地和出線接地，還可配置通信接口将各種故障信息傳送至有关部門。为現场運行人員提供了极大的方便。

應用範圍如下所示：

●  電壓等級：0.4KV～66KV；

●  中性點不接地的小電流系統或中性點經大電阻或消弧線圈接地的小電流系統；

●  母線段數不大于四段，線路出線回路總數不大于60路；

●  廣泛應用于電力系統變電站、發電廠以及煤炭、鋼铁、冶金、化工等大型廠礦企業的供電系統。

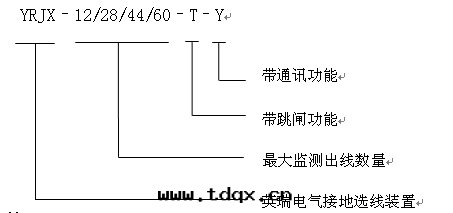

二、型号说明

三、使用条件

●  戶內使用，並且室內通風良好；

●  運行环境温度：-20℃--50℃；

●  儲存环境温度：-25℃--70℃；

●  湿度：最大湿度90%，表面無凝露；

●  防護等級：IEC529-P53；

●  海拔：<2000M； 大气壓力: 80～110Kpa；

●  周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性气體、黴菌等。

四、技術參數

●  工作電源：AC/DC220V(不分极性)；

●  功耗：

1.電源回路：DC220V≤30W或者AC220V≤30VA；

2.交流電壓回路：≤1VA；

3.交流額定電壓：100V。

●  告警接點容量（常開無源觸點）：5A,250VAC/5A,30VDC。

●  通訊接口：RS232/RS485，波特率1200bps～9600bps；

●  電壓等級：2个；

●  母線段數：4段；

●  出線數：12路、28路、44、60路；

●  抗干擾性能

1.装置能承受GB/T14598.14規定的嚴酷等級为Ⅲ級的静電放電试验；

2.装置能承受GB/T14598.9規定的嚴酷等級为Ⅲ級的幅射電磁场干擾试验；

3.装置能承受GB/T14598.10規定的嚴酷等級为Ⅲ級的快速瞬變干擾试验；

4.装置能承受GB/T14598.13規定的頻率为1MHz及100kHz衰減振蕩波（第一半波電壓幅值共模为2.5kV，差模为1kV）脈沖群干擾试验。

●  絕緣性能

1.絕緣耐壓标準滿足GB/T14598.3規定。

●  機械性能

1.工作条件：通过GB/T11287規定的Ⅰ級振動響應檢验，及GB/T14537規定的I級沖击響應条件。

2.運輸条件：通过GB/T11287規定的Ⅰ級振動耐久檢验，及GB/T14537規定的I級沖击耐久和碰撞檢验。

五、装置特點

●  CPU采用INTEL80C196單片機，數據采集、運算、邏輯判斷、控制輸出等速度快，精度高，双“看門狗”（Watchdog）電路，抗干擾、自檢及自恢複能力強；

●  采用128×64图形液晶顯示器（LCD），中文菜單提示，顯示信息豐富、 直觀；

●   智能化软件技術、原理先進、選線準确；

●  通过菜單提示和面闆按鍵整定，調试和維護簡單、方便；本機投運後，基本不需要維護。

●  实时顯示系統时鐘和母線電壓的有效值；

●  可記憶瞬时接，區分母線和出線接地；

●  記憶、顯示接地信息包括接地發生的时間、接地母線或接地線路；

●  接地給出告警信号，能及时通知運行人員；

●  有記憶功能，可存儲多次近期發生的故障信息，掉電後信息不丢失；

●  可配置接地保護自動跳閘；可配置通信接口（RS232或RS485）。

六、工作原理

小電流系統正常運行时，電壓互感器PT開口三角電壓很小，一般不会超过10V。當系統發生單相接地故障後，接地相对地電壓为零，正常相对地電壓升高到線電壓，零序電壓升高。接地線路的電容電流等于正常線路的電容電流之和，並且接地線路的電容電流的方向從線路流向母線，而正常線路的電容電流的方向为母線流向線路，即二者方向相反。

装置实时监測PT開口三角電壓，當開口三角電壓大于啟動值时，装置对該段母線所有線路的零序電流進行多次同步采樣，並对數據采樣的可信度進行全面分析，在此基礎上運用群體比幅比相原理及多重判據進行优化处理，選出接地線路或接地母線。降低了誤判和漏判的概率，提高了選線的準确性。

七、装置面闆说明

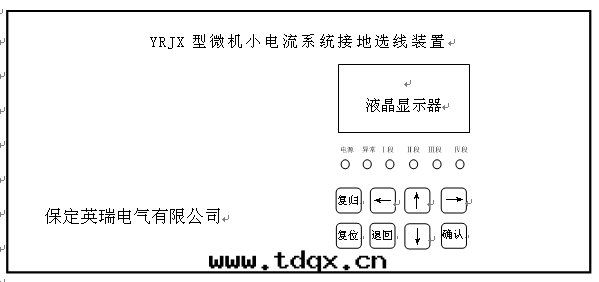

装置面闆上由液晶顯示屏、鍵盤、指示燈構成，用来指示装置的工作状态及实現人機对話，具體面闆布局如图所示。

1、指示燈

面闆上共有六个指示燈，分别为“電源”、“故障”、“Ⅰ段”、“Ⅱ段”、“Ⅲ段”、“Ⅳ段” ，指示燈的作用如下：

“電源”指示燈——紅色，常亮表示装置工作電源正常；

“故障”指示燈——紅色，常亮表示装置出現故障；

“Ⅰ段” 指示燈——紅色，常亮表示系統一段母線出現接地故障；

“Ⅱ段” 指示燈——紅色，常亮表示系統二段母線出現接地故障；

“Ⅲ段” 指示燈——紅色，常亮表示系統三段母線出現接地故障；

“Ⅳ段” 指示燈——紅色，閃亮表示系統四段母線出現接地故障。

2、鍵盤

本装置設有8鍵，分别为：

●  “↑”、“↓”：多功能鍵，即可以作为翻屏功能，在需要修改參數的情況下，也兼有加減鍵的功能；

●  “←”、“→”：光标左右移動功能；

●  “退回”：取消當前定值輸入或退出當前菜單；

●  “确認”：菜單選擇确認或定值輸入确認；

●  “複歸”：用于故障報警後使信号繼電器和蜂鳴器報警複歸；

●  “複位”：用于装置出現异常後使装置重新工作。

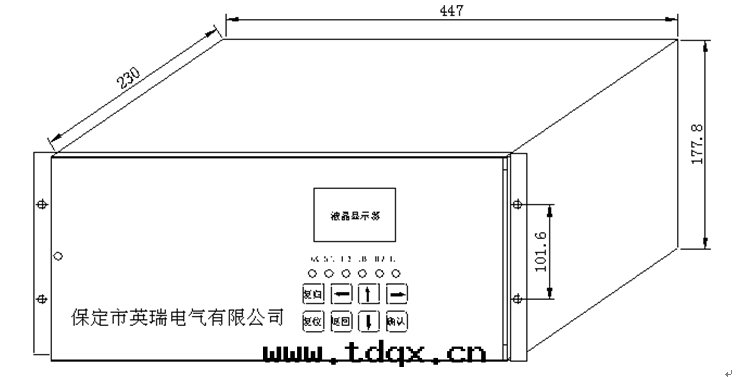

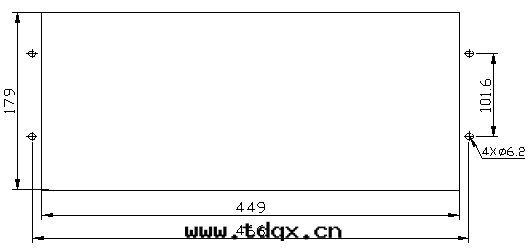

八、装置外形、安装開孔尺寸

注：YRJX-44T、44TY、60T、60TY外形和開孔为特殊尺寸，請向公司索取资料。

九、CT的安装、選擇及系統電容電流的估算

1、安装零序電流互感器請參考“零序CT的安装示意图”。發生接地故障时接地電流不僅可能在地中流動，還可能沿着線路電缆的導電外皮流動。正常運行时地中雜散電流也可能在電缆的導電外皮流过。这些電流可能導致保護誤動作、拒絕動作或使其靈敏度降低。所以在安装零序電流互感器时電缆头應與支架絕緣，並将電缆头的接地線穿过互感器再接地。

2、系統電容電流的估算

2.1、架空線路電容電流的估算：

I=（2.7～3.3）UL10-3安

式中：U—電网的額定電壓（單位：千伏）    L—線路的长度（單位：千米）系數2.7适用于無避雷線的線路(木杆線路),3.3适用于有避雷線的線路(木  杆線路).金屬塔贛时各增加 10%。

2.2、變電所的電力設備所引起的電容電流增值可按下表估算

2.3、電缆線路電容電流的估算參見下表

2.4、CT選擇的原則：

線路發生單相接地时該線路的二次側能提供大于20mA且小于500mA 的零序電流(我公司有專为選線装置配套的零序CT供用戶選用)。
