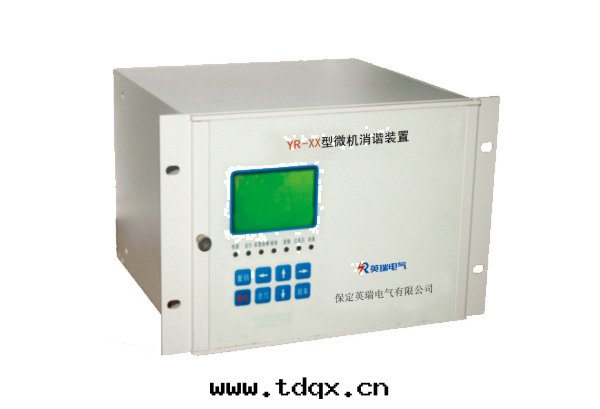

YRXX型微機消谐装置

一、産品概述

YRXX型微機消谐装置是我公司新研制成功的新型産品，內部CPU以TI公司16位高檔單片機芯片MSP430F149为采樣運算、邏輯判斷和控制中心，装置保留原有的大功率、無觸點固态繼電器、汉字液晶顯示器、信号指示燈、輕觸式按鍵和智能化软件等优點，具有外形輕巧美觀、安装方便、功耗极低、免調试和維護等創新點。

該装置实时顯示系統时鐘及母線PT開口三角電壓17Hz、25Hz、50Hz、150Hz四種頻率的電壓分量，可以區分过電壓、铁磁谐振以及單相接地，可配置RS485通信接口，适用于無人值守變電站。

二、型号说明

戶內使用，並且室內通風良好；

運行环境温度：-20℃--50℃；

儲存环境温度：-25℃--70℃；

湿度：最大湿度90%，表面無凝露；

防護等級：IEC529-P53；

海拔：<2000M；

大气壓力: 80～110Kpa；

周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性气體、黴菌等。

三、技術參數

工作電源：AC/DC220V(不分极性)；

功耗：

1. 電源回路：DC220V≤5W或者AC220V≤5VA；

2. 交流電壓回路：≤1VA；

3. 交流額定電壓：100V。

告警接點容量（常開無源觸點）：5A,250VAC/5A,30VDC。

通訊接口：RS485，波特率1200bps～9600bps；

抗干擾性能

1. 装置能承受GB/T14598.14規定的嚴酷等級为Ⅲ級的静電放電试验；

2. 装置能承受GB/T14598.9規定的嚴酷等級为Ⅲ級的幅射電磁场干擾试验；

3. 装置能承受GB/T14598.10規定的嚴酷等級为Ⅲ級的快速瞬變干擾试验；

4. 装置能承受GB/T14598.13規定的頻率为1MHz及100kHz衰減振蕩波（第一半波電壓幅值共模为2.5kV，差模为1kV）脈沖群干擾试验。

絕緣性能

1. 絕緣耐壓标準滿足GB/T14598.3規定。

機械性能

1.工作条件：通过GB/T11287規定的Ⅰ級振動響應檢验，及GB/T14537規定的I級沖击響應条件。

2.運輸条件：通过GB/T11287規定的Ⅰ級振動耐久檢验，及GB/T14537規定的I級沖击耐久和碰撞檢验。

四、装置特點

CPU采用TI公司的MSP430F149，該芯片運行速度快、抗干擾性能強、集成度高，极大簡化了外圍電路的設計，同时方便了産品的软件升級和更新；

生産工藝采用表貼焊接技術，提高了整機的可靠性能；

整機功耗极低，在节能降耗方面發揮了決对优勢；

顯示界面采用128×64汉字图形液晶顯示器，中文菜單提示，顯示信息豐富、直觀；

装置系統软件采用模块化設計、原理先進、性能穩定、安全可靠；

可实时顯示系統时鐘、日历、母線PT開口三角電壓各頻率電壓分量；

可以判别过電壓、铁磁谐振以及單相接地，並对铁磁谐振迅速消除；

有記憶功能，可以存儲近20次發生的故障信息，掉電後不丢失；

消谐元件采用大功率固态繼電器，性能安全可靠；

可配置RS485通訊，可将各種信息上傳至有关部門。

五、工作原理
