英瑞産品 >> 返回 您當前所在位置：首页 > 英瑞産品 > 正文

YR-LJ系列零序電流互感器

更新时間：2014-12-23 16:23:40點击次數：7644次字号：T|T
相关介紹
一、産品概述
零序電流互感器用于電力系統産生零序接地電流时與繼電保護装置或信号装置配合使用，使装置元件動作，实現保護或监測。
YR－LJ系列零序電流互感器是電缆型，采用ABS工程塑料外殼，樹脂澆注成全密封，絕緣性能好，外形美觀，具有靈敏度高，線性度好，運行可靠，安装方便等特點，其性能优于一般的零序電流互感器。
應用範圍廣泛，不僅适應電磁型繼電保護，還能适應電子和微機保護装置，用戶可根據系統的運行方式（中性點接地、中性點不接地、大電阻接地、小電阻接地、消弧線圈接地）選用相适應的零序電流互感器。

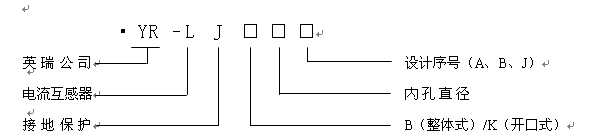

二、型号说明
三、使用条件
3.1 环境温度：–10℃～60℃日平均气温不超过+40℃；
3.2 海拔高度≤1000m (高原使用时特殊定貨)；
3.3 相对湿度≤85％；
3.4 周圍介質無導電塵埃與導電金屬或使絕緣損壞的腐蝕性气體、黴菌等。
四、産品类别及主要數據
4.1 電壓：0.38～66KV；
4.2 電网頻率：50Hz；
4.3 同名端，一次由互感器正面“ L1”側穿入，二次为“ K1”；
4.4 型号及數據，外形尺寸見图表。
五、安装
5.1 整體式互感器安装要在敷設電缆前進行，電缆敷設时穿过互感器。
5.2 開口式互感器安装可随时進行，具體安装方法如下：
（1）拆下互感器“ K1”、“ K2”的聯接壓片。
（2）将互感器頂部两条內六角螺栓松開拆下，互感器就分成两部分。
（3）将互感器套在電缆上，把两个接觸面擦干淨，薄薄塗上一层防鏽油，对好互感器两部分然後擰上內六角螺栓，互感器两部分要对齊以免影響性能。
（4） 将聯接片固定在“ K1”、“K2”上。
六、 定制
由于電力系統的快速發展，運行方式多種多樣，各类型的保護及装置层出不窮，又有大批的保護装置進口，所需要零序電流互感器種类也就很多，我公司可根據用戶需要，設計生産各種零序電流互感器和各種內孔的互感器以及其配套的保護装置內的變送傳感器。
七、定貨注意事項
7.1 産品型号、內孔直徑；
7.2 一次零序電流，二次電流（或電流比）；
7.3 二次負荷容量或負载阻抗；
7.4 準确限值系數、準确級（如果有）。

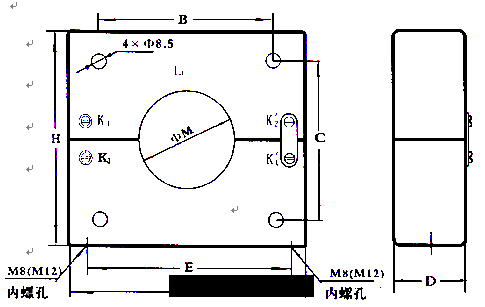

八、外型示意图

9.附表：技術參數

表一：YR-LJ系列零序電流互感器型号及數據
型号
一次零序
電流（A）
二次電流
（A）
二次負荷（Ω）
建议用途
外形尺寸（mm）
YR-LJB80
YR-LJK80
1-40
0.02-1
2.5
小電流接地
選線装置等
孔徑
80
长
195
高
168
YRLJB80A
YR-LJK80A
2-4
0.03-0.06
10
與D11/60型繼電器配合使用
厚
48
地腳中心距
175
B
144
YR-LJB80B
YR-LJK80B
10
0.2
10
與D11/0.2型繼電器配合使用
C
121
地腳內螺孔
M8
YR-LJB100
YR-LJK100
1-40
0.02-1
2.5
小電流接地
選線装置等
孔徑
100
长
215
高
190
YR-LJB100A
YR-LJK100A
2-4
0.03-0.06
10
與D11/60型繼電器配合使用
厚
54
地腳中心距
195
B
158
YR-LJB100B
YR-LJK100B
10
0.2
10
與DD11/0.2型繼電器配合使用
C
136
地腳內螺孔
M8
YR-LJB120
YR-LJK120
1-40
0.02-1
2.5
小電流接地
選線装置等
孔徑
120
长
235
高
210
YR-LJB120A
YR-LJK120A
2-4
0.03-0.06
10
漁DD11/60型繼電器配合使用
厚
61
地腳中心距
215
B
175
YR-LJB120B
YR-LJK120B
10
0.2
10
與DD11/0.2型繼電器配合使用
C
155
地腳內螺孔
M8
YR-LJB140
YR-LJK140
1-40
0.02-1
2.5
小電流接地
選線装置等
孔徑
140
长
300
高
268
YR-LJB140A
YR-LJK140A
2-4
0.03-0.06
10
與DD11/60型繼電器配合使用
厚
82
地腳中心距
270
B
217
YR-LJB140B
YR-LJK140B
10
0.2
10
與DD11/0.2型繼電器配合使用
C
179
地腳內螺孔
M12
YR-LJB160
YR-LJK160
1-40
0.02-1
2.5
小電流接地選線装置等
孔徑
160
长
300
高
268
YR-LJB160A
YR-LJK160A
2-4
0.03-0.06
10
與DD11/60型繼電器配合使用
厚
82
地腳中心距
270
B
217
YR-LJB160B
YR-LJK160B
10
0.2
10
與DD11/0.2型繼電器配合使用
C
179
地腳內螺孔
M12
YR-LJB180
YR-LJK180
1-40
0.02-1
2.5
小電流接地選線装置等
孔徑
180
长
300
高
268
YR-LJB180A
YR-LJK180A
2-4
0.03-0.06
10
與DD11/60型繼電器配合使用
厚
82
地腳中心距
270
B
217
YR-LJB180B
YR-LJK180B
10
0.2
10
與DD11/0.2型繼電器配合使用
C
179
地腳內螺孔
M12
YR-LJB200
YR-LJK200
1-40
0.02-1
2.5
小電流接地選線装置等
孔徑
200
长
386
高
344
YR-LJB200A
YR-LJK200A
2-4
0.03-0.06
10
與DD11/60型繼電器配合使用
厚
83
地腳中心距
355
B
279
YR-LJB200B
YR-LJK200B
10
0.2
10
與DD11/0.2型繼電器配合使用
C
238
地腳內螺孔
M12
YR-LJB240
YR-LJK240
1-40
0.02-1
2.5
小電流接地選線装置等
孔徑
240
长
386
高
344
YR-LJB240A
YR-LJK240A
2-4
0.03-0.06
10
與DD11/60型繼電器配合使用
厚
83
地腳中心距
355
B
279
YR-LJB240B
YR-LJK240B
10
0.2
10
與DD11/0.2型繼電器配合使用
C
238
地腳內螺孔
M12
表二：YR-LJ系列零序電流互感器型号及數據
型号
額定電流比
（A/A）
額定輸出（VA）
準确級
外形尺寸（mm）
YR-LJB80J
YR-LJK80J
50/5，50/1
2.5VA
10P5
孔徑
80
100/5，350/5
5VA
10P5
长
196
100/1，120/1
150/1
5VA
10P5
高
165
厚
50
150/5，200/5
10VA
10P5
地腳中心距
173
300/1，300/5
600/1
10VA
10P10
B
145
600/5，1000/5
20VA
10P10
C
124
地腳內螺孔
M8
YR-LJB100J
YR-LJK100J
50/1，50/5
2.5VA
10P5
孔徑
100
75/1，100/1
150/1，200/1
5VA
10P5
长
216
高
187
75/5，350/5
5VA
10P5
厚
55
100/5，150/5
10VA
10P5
地腳中心距
193
200/5，300/5
600/5
10VA
10P10
B
158
C
138
地腳內螺孔
M8
YR-LJB120J
YR-LJK120J
50/1，50/5
3VA
10P5
孔徑
120
75/5，100/1
350/5
5VA
10P5
长*
236
高*
205
100/5
10VA
10P5
厚*
60
150/1，200/1
150/5，200/5
300/5
10VA
10P5
地腳中心距*
213
B*
173
600/5
20VA
10P10
C*
154
地腳內螺孔*
M8
YR-LJB120J
YR-LJK120J
50/5
5VA
10P10
孔徑
120
50/5，75/5，100/5
10VA
10P5
长*
300
150/5
15VA
10P10
高*
268
50/1，75/1，100/1
5VA
10P10
厚*
82
地腳中心距*
270
200/5，300/5
20VA
10P10
B*
217
400/5，500/5，600/5
30VA
10P10
C*
179
地腳內螺孔
M12
*注：上述的YR-LJB120J或YR-LJK120J的變比、額定輸出、準确級不同，其外型尺寸也有所不同，在選型时請注意标注尺寸。
YR-LJB140J
YR-LJK140J
50/5
3VA
10P5
孔徑
140
50/1，75/1
100/1，120/1
200/1
5VA
10P5
长
300
高
268
75/5，350/5
5VA
10P5
厚
82
100/5，150/5
200/5，300/5
10VA
10P5
地腳中心距
270
B
217
C
179
地腳內螺孔
M12
YR-LJB160J
YR-LJK160J
50/5
3VA
10P5
孔徑
160
长
300
50/1，75/1
100/1，120/1
200/1
5VA
10P5
高
268
厚
82
75/5，350/5
5VA
10P5
地腳中心距
270
100/5，150/5
200/5，300/5
10VA
10P5
B
217
C
179
地腳內螺孔
M12
YR-LJB180J
YR-LJK180J
50/5
3VA
10P5
孔徑
180
50/1，75/1
100/1，120/1
200/1
5VA
10P5
长
300
高
268
厚
82
75/5，350/5
5VA
10P5
地腳中心距
270
100/5，150/5
200/5，300/5
10VA
10P5
B
217
C
179
地腳內螺孔
M12
YR-LJB200J
YR-LJK200J
50/5
3VA
10P5
孔徑
200
长
386
50/1，75/1
100/1，120/1
200/1
5VA
10P5
高
344
厚
83
75/5，350/5
5VA
10P5
地腳中心距
355
100/5，150/5
200/5，300/5
10VA
10P5
B
279
C
238
地腳內螺孔
M12
YR-LJB240J
YR-LJK240J
50/5
3VA
10P5
孔徑
240
长
386
50/1，75/1
100/1，120/1
200/1
5VA
10P5
高
344
厚
83
75/5，350/5
5VA
10P5
地腳中心距
355
100/5，150/5
200/5，300/5
10VA
10P5
B
279
C
238
地腳內螺孔
M12

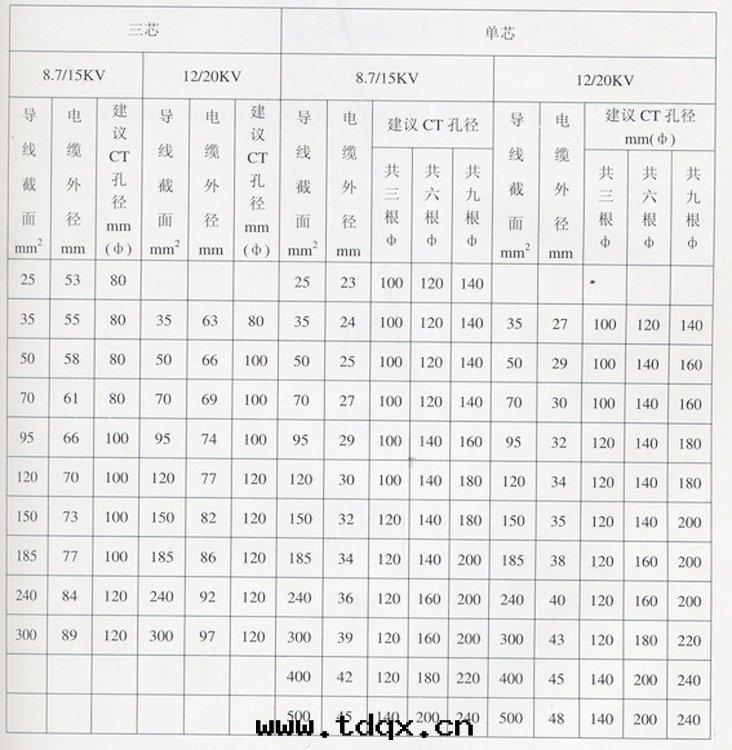

附表：
零序電流互感器孔徑的選擇：（本表僅供參考）
本表适應于交聯聚乙烯絕緣聚乙烯護套電力電缆
