YR-PGY型繼電保護试验電源屏

一、概述

YR–PGY型繼電保護试验電源屏是我公司依據能源部《發電廠、變電所工程和繼電保護试验儀表配置定額》、《繼電保護檢验条例》和電力工業部《電力系統繼電保護及安全自動装置反事故措施要點》的有关規定設計制造的産品，它为現场繼電保護试验及其它试验工作提供了穩定、方便的交直流试验電源，为提高各種试验工作的質量、保障人身、設備安全，提供了可靠保證。

1、正常使用条件

（1）、戶內使用，且室內通風良好；

（2）、海拔高度≤2km；

（3）、环境温度－10℃～50℃；

（4）、相对湿度≤90%；

（5）、大气壓力80～1l0kPa；

（6）、周圍介質無導電塵埃與導致金屬或絕緣損壞的腐蝕性气體、黴菌等。

2、特殊便用条件

不符合2.1的特殊使用条件，請用戶與我公司協商以保證産品可靠工作。

1、工作電源：三相四線380V，50Hz，两路輸入互为備用。

2、額定輸出

（1）、交流部分

1）、額定輸出電壓：380V/220V 50Hz 三相四線，三路輸出；

100V/57.7V 50Hz三相四線，三路輸出；

2）、三相輸入平衡时，輸出不平衡度＜1%；

3）、三次谐波分量＜3%；

4）、交流變壓器容量15KVA，在小时負载率为50%状态下間斷工作，最大輸出電流为3 ×22A。

5）、屏面設6个單相插座，1个三相插座。

（2）、直流部分：

1）、直流電壓0～250V連續可調，三路輸出；

2）、紋波系數K＜ l.5%；

3）、整流變壓器容量5KVA，在小时負载率为50%状态下間斷工作，最大輸出直流電流20A。

1、采用双路電源供電，通过切換開关轉換，保證了供電的可靠性；

2、交流電源采用大容量隔離變壓器，将系統電源與试验電源進行隔離，並在初級與次級之間加装屏蔽层，使试验電源免受電网暫态过程和谐波干擾。變壓器采用△/Y。接線方式，大大削弱了三次谐波，保證了電源質量；

3、直流電源可以連續平滑地調节電壓，以适應不同试验項目的需要；

4、交流電源的控制均采用C45N-2型自動開关，機械壽命通斷2万次以上，瞬时分斷電流可达4～7Ie，動作迅速、壽命长、过負荷自動跳閘；

5、輸出交流電源装有漏電保護開关，其漏電流分斷值≤30mA，可确保试验人員的安全。該開关具有性能穩定、靈敏度高、動作可靠等优點；

6、屏面繪有模拟图，使操作人員容易識别，避免發生誤操作；

7、为了使用时接線方便，交流輸出設有三種形式，即屏前接線端鈕形式、屏前電源插座形式和屏後端子排形式;直流輸出設有两種形式，即屏前接線端鈕形式和屏後端子形式。

1、檢查所有開关是否全部处于斷開位置，調壓器"1TC"是否逆时針旋至零位；

2、檢查所有接線是否全部正确；

3、将切換開关"1SA"置Ⅰ或Ⅱ有電源的位置，合上交流電源輸入開关1QF或2QF，此时三个電源指示燈lHL-3HL發光；

4、合上交流控制開关3QF，給隔離變壓器"1TM"送電。三相交流輸出電壓有指示，其中lPV～ 3PV指示为380V,4PV～6PV指示为l00V；

5、分别合上交流輸出漏電保護開关6QF、7QF，屏前两組接線端鈕“Ⅰ”、”Ⅱ”輸出两路380V/220V 50Hz三相四線制交流電源；合上8QF，屏後端子a611、b611、c611、N622有一路380V/220V 50Hz三相四線制交流電源輸出；

6、分别合上交流輸出漏電保護開关9QF、l0QF，屏前两組接線端鈕“Ⅴ”、“Ⅵ”輸出两路100V/57.7V 50Hz三相四線制交流電源；合上11QR屏後端子a621、b621、c621、N622有一路100V/57.7V 50Hz三相四線制交流電源輸出；

7、合上4QF交流控制開关，給整流變壓器"2TM"送電，調节三相自耦調壓器"lTC"手輪，可輸出0-250V直流電壓並由7PV指示電壓，lPA指示電流。合上直流輸出開关12QF、13QF，屏前端鈕“Ⅲ”、“Ⅵ”有直流電壓輸出。合上14QF，屏後端子"+101、－102"有一路直流電壓輸出；

8、合上交流控制開关5QF，所有三相插座和單相插座"XS"均有交流電壓輸出。

1、不用部分的所有開关置于斷開位置，直流不用时，調壓器逆时針旋至零位。

2、本装置有两路輸人電源，由切換開关"lSA"選擇使用，"lSA"不能带負荷操作。

3、装置停用时，應将所有開关置于斷開位置，調壓器逆时針旋至零位。

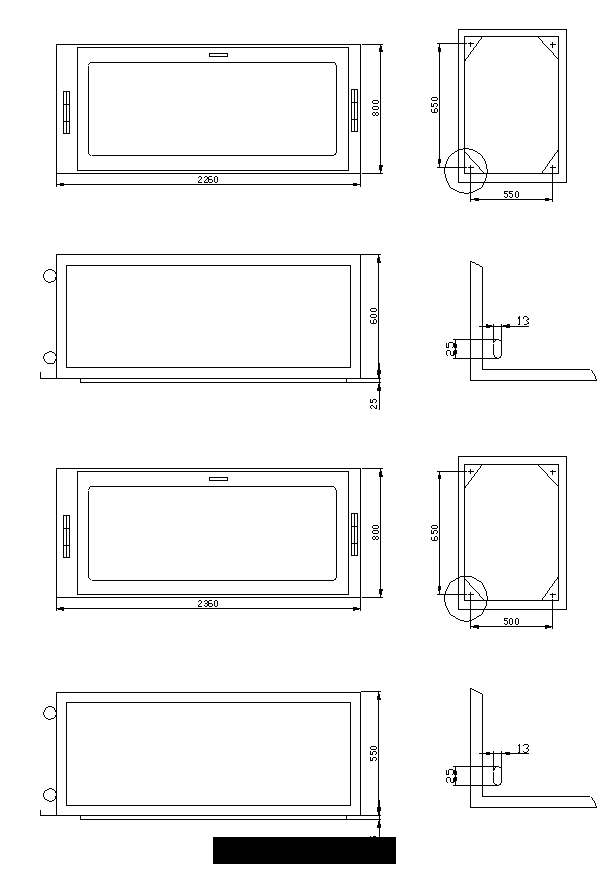

1、屏體結構为PK-10型，前後門带鎖，整機闆材構成(參見附图四)，

外形尺寸为2260/2360×800×600/550(高×宽×深)，單位：mm。

2、安装时将接地端鈕與地网可靠連接，再将两路三相交流電源引人屏後的端子排(A、B、C、N)611和(A、B、C、N)621(參見附图三)

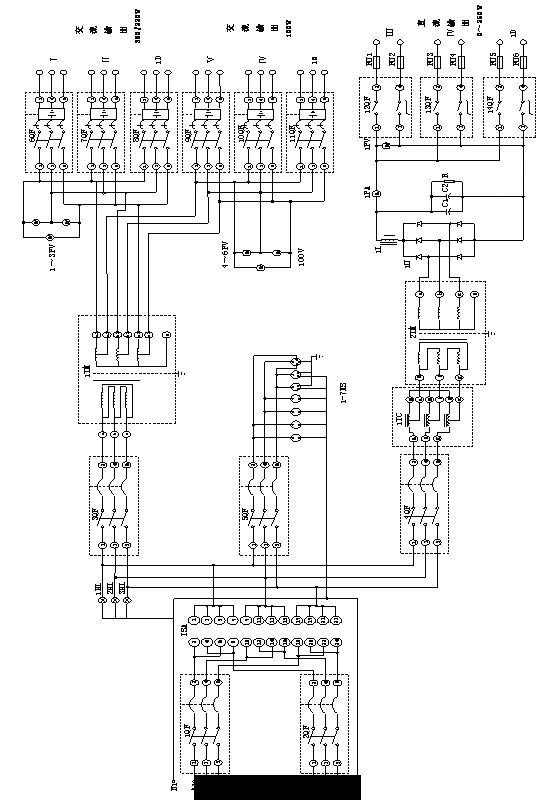

附图一：電气原理图

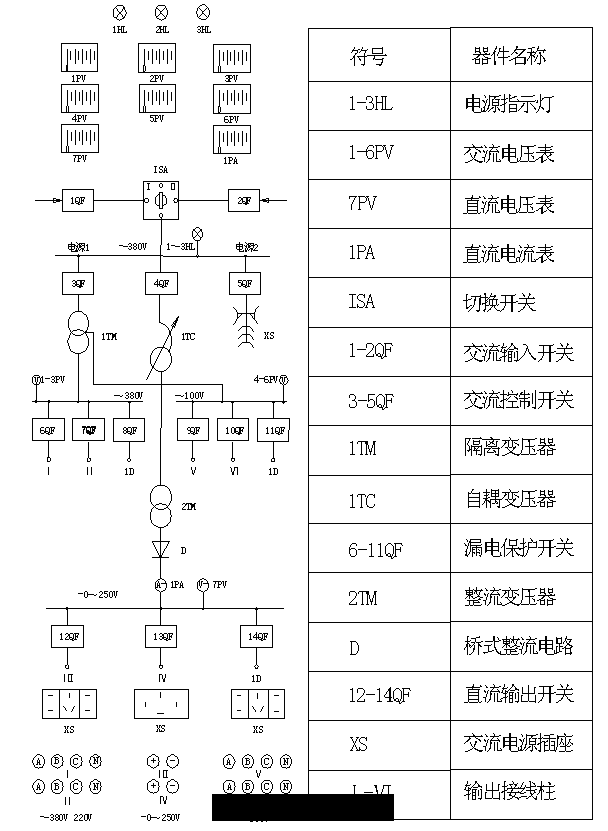

附图2：屏面模拟图

附图三：屏後端子排图

八、訂貨須知

1、本公司标準設計为PK-10屏，還可根據用戶要求設計不同結構形式，用戶在訂貨时说明具體要求。

2、本公司可代用戶設計不同性能電源屏及其它低壓成套装置。訂貨时應说明屏體顔色、提供色标訂貨。
