YR-100開关櫃智能綜合控制装置

YRKG-100系列開关櫃智能綜合控制装置是本公司科研人員在充分了解國內外開关状态指示及温湿度控制装置的基礎上，經过近2年的研制成功的新型開关櫃智能监控装置。産品以一體化布局配套装備于開关櫃，簡化了開关櫃的面闆結構設計，美化了面闆布局。它可取代現有的一次回路模拟指示牌、電磁式開关状态指示器、接地指示器等多種控制、指示装置。該装置安装方便使用壽命长，並具有三防功能，能夠保障電气設備的安全可靠運行。

YRKG-100系列開关櫃智能綜合控制装置集成了一次回路模拟图、斷路器位置、開关状态、接地閘刀位置、彈簧儲能状态、高壓带電指示、高壓带電閉鎖及温湿度控制等多功能于一體，指示功能可分可合，用戶選用时只要提供一次方案图即可，同时装置增加了智能語音防誤提示功能。

三、使用条件

●   戶內使用，並且室內通風良好；

●   運行环境温度：-20℃--50℃；

●   儲存环境温度：-25℃--70℃；

●  湿度：最大湿度≤95%，表面無凝露；

●  防護等級：IEC529-P53；

●  海拔：<2000M；

●  大气壓力: 80～110Kpa；

●  周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性气體、黴菌等。

（一）、温湿度控制單元

1、工作電源：AC/DC 85～250V 50Hz

2、  温湿度傳感器

◆   路數：温湿度一體（1～2路）。

◆  測温範圍：-40～123.8℃ 測温精度：±0.5℃    測温分辨率：0.01℃

◆   測湿範圍：0～100RH%    測湿精度：±4.5 RH%  測湿分辨率：0.03RH%

3、  出廠默認值

◆   温度下限：5℃   温度超温上限：60℃

◆  湿度上限：80RH%

◆  回差： 5

4、加热器路數：1～2路

5、控制觸點容量：AC250V/5A （DC30V/5A）

6、控制觸點类型：無源常開觸點

7、功率消耗：≤5W

（二）戶內高壓带電顯示單元

1、指示起輝電壓：（15%——65%）×額定相電壓

2、閉鎖啟控電壓：（15%——65%）×額定相電壓

3、閉鎖輸出接點：無源常開接點；

4、閉鎖接點容量：AC250V/5A （DC30V/5A）

●   高性能温湿度傳感器，數字式通訊，直接與微处理器連接，可靠性高，穩定性好，且體積小，精度高，響應速度快，具有完全互換性。

●   操作簡單，顯示直觀，指示燈清晰易見。

●   清晰的模拟屏，開关櫃內一次設備的運行情況，一目了然。

●   智能語音防誤提示功能，具備高壓带電顯示，並有带電閉鎖功能。

●   加热器斷線報警功能，保障降温升温系統的可靠工作。

●   檢測傳感器，無傳感器信号，软件实現可靠複位，保證正常通訊，具有长期穩定性。

●   RS485通訊方式，規約完備，方便與後台機的通訊。

●   用合理的結構，优質的工業級芯片，可靠的連接器件，采用先進的隔離措施，具備双看門狗方案，保證装置具備优良的可靠性和抗干擾性。

●   電源交直流两用，工作電壓範圍宽。

斷路器状态（斷路器分、合閘）顯示：

●   無源觸點輸入。

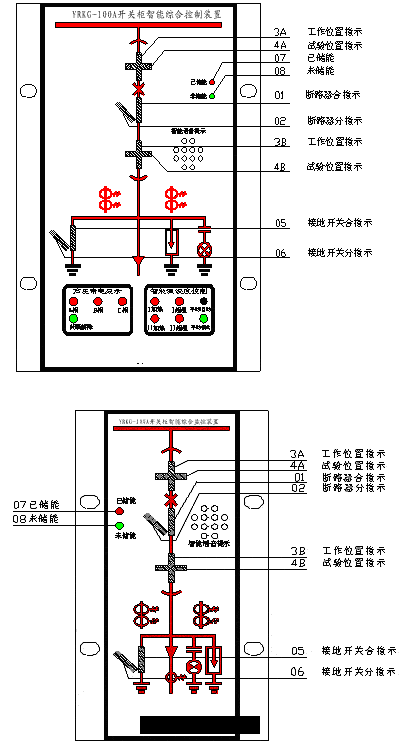

●   斷路器合閘时，斷路器常開觸點閉合，紅色01模拟条發光。

●   斷路器分閘时，斷路器常閉觸點斷開，綠色02模拟条發光。

斷路器位置顯示

●   無源觸點輸入。

●   工作位置觸點閉合时，紅色03A、03B垂直模拟条發光，顯示斷路器位于工作位置。

●   试验位置觸點閉合时，綠色04A、04B水平模拟条發光，顯示斷路器位于试验位置。

●   手車位于试验位置與工作位置之間时，發光条03A、03B和04A、04B同时閃爍。

●   手車移出開关櫃时，紅色03A、03B和綠色04A、04B發光条均不發光，表示手車已斷電。

接地開关位置顯示

●   無源接點輸入閉合，紅色05垂直模拟条發光，顯示接地開关合閘。

●   無源接點輸入斷開，綠色06水平模拟条發光，顯示接地開关分閘。

強簧儲能顯示

●   無源觸點閉合，紅色07指示發光，綠色08指示熄滅，顯示斷路器已儲能。

●   無源觸點打開，綠色08指示發光，紅色07指示熄滅，顯示斷路器未儲能。

高壓带電顯示部分

●   “A相”,“B相”,“C相”分别指示三相的带電情況,燈亮表示带電。

●   “閉鎖解除”燈亮，表示装置的带電閉鎖已經解除；熄滅时表示進入带電閉鎖状态。

●   LED啟輝電壓（KV）；額定相電壓×（0.15～0.65）

●   閉鎖啟控電壓（KV）；額定相電壓×（0.15～0.65）

●   進入带電閉鎖状态时，閉鎖繼電器常開接點斷開；

●   带電閉鎖解除时，閉鎖繼電器常開接點吸合。

●   加热器電源：AC220V

●   控制方式：可带１～２路加热器， 當环境湿度超出預定允许範圍时，自動啟動或停止加热系統，以保持預定温湿度值，智能化程度极高。

●   加热器啟動条件：

1、温度 ≤ 5℃

2、  湿度 ≥ 80RH%

●   加热器停止条件：

1、温度 ≥ 60℃（超温報警温度）

2、温度低于下限開始加热到 ≥ 10℃

3、湿度 ≤ 75 RH%

●   可根據需要手動啟動加热系統；按下“手動/自動”按鍵，装置可以在手動控制模式和自動控制模式之間進行轉換。當進入手動控制模式时，綠色“手動模式”指示燈亮，紅色“加热”指示燈亮並使加热繼電器接點吸合。

●   具備加热器斷線報警功能，任何一路加热器斷線，“加热”指示燈閃爍；當加热回路完好时“加热”指示燈常亮。

●   超过极值範圍報警，當环境温度超过預設的超温報警温度值时，相應報警接點閉合報警並且“超温” 報警指示燈亮。

智能防誤提示功能

●   當斷路器处于试验位置與工作位置之間时，紅色03A、03B和綠色04A、04B同时閃爍，如此时斷路器处于合閘状态时紅色01模拟条發光，則分閘發光条02閃爍，並有＂請分斷路器＂的語音提示，至操作者分閘操作後止，以防止操作者在斷路器处于合閘状态时，誤強行推進手車至工作位置。

●   當斷路器处于试验位置與工作位置之間时，（紅色03A、03B和綠色04A、04B同时閃爍）或处于工作位置时（紅色03A、03B垂直模拟条發光），如果接地開关誤被強制合閘致使紅色垂直模拟条發光，則綠色06模拟条閃爍，並有＂請分接地開关＂  的語音提示，至操作者分閘操作停止，以防止操作者誤合接地開关。

●   當上面两条誤操作同时出現时，則模拟条02、06同时閃爍，並有“請分斷路器，請分接地開关”的語音提示。
