YRJXK型小電流接地系統接地故障選線装置

一、概述

單相接地是中壓配网系統中常見的故障，發生接地後系統雖可繼續带故障運行，由于非故障相对地電壓升高了 倍，若不及时处理可能会發展为非故障相絕緣破壞繼發相間短路的威脅。及时準确地判定接地回路是快速排除單相接地故障的基礎，实現判定接地故障回路的保護装置通常被稱为小電流接地選線装置，但早期的選線装置常發生誤選和漏選，效果不能令人滿意。

我公司在總結了各種小電流接地選線方案成功經验和失敗教训的基礎上，應用當代計算機測控技術的新理念和新方法，对模拟信号处理、A/D轉換、計算平台以及算法做了重大改進，研制出YRJXK型智能小電流接地系統接地選線装置，突破了“選線準确率偏低”这一长期困擾人们的難題，使選線結果真正具有了实用價值。

該装置具有操作簡單、用戶界面友好、選線準确、運行可靠等特點，可正确區分系統谐振和接地。采用标準部頒通訊規約，可與各保護生産廠家的綜自設備接口；具備超大容量的故障紀录和故障录波功能，可利用随機配備的波形分析软件，对故障录波數據進行事後調閱分析，为現场運行人員迅速处理接地故障提供了极大的方便。

二、适用範圍

本装置适用于3KV－66KV中性點不接地或中性點經電阻、消弧線圈接地系統的單相接地選線，可廣泛用于電力系統的變電站、發電廠、水電站及化工、采油、冶金、煤炭、铁路等大型廠礦企業的供電系統，能夠迅速可靠地指示出發生單相接地故障的線路。

三、技術特點

YRJXK型小電流接地系統接地故障選線装置擁有以下技術特點：

1 運用近年来接地選線领域提出的基波群體比幅比相法、五次谐波法、首半波法、小波法、電流抽樣法、零序有功分量法等多種方法進行綜合選線。

2 率先引入其他领域先進的信号处理方法：巡航制導的電視地形匹配技術，对故障信号做图像預識别和分类，根據預識别結果，運用人工智能领域的模糊推斷方法，对分别适用于不同接地故障类型的每種選線方法動态确定优的加权系數，对各選線方法的結論做加权处理,從而得到可靠的選線結果。

3 装置采用當今在業界具有领先技術的新嵌入式台灣研華工控機作为硬件平台，該型工控機采用超低功耗处理器和電子元器件，可配置IDE及固态電子硬盤，具有堅固、緊湊、防震、抗沖击、體積小、低功耗、獨特散热設計、易安装、易維護、性能穩定，（無需風扇、無任何機械部件）可靠性非常強，滿足恶劣环境下的工作条件的特點。避免應用中功耗大带来的系統發热量大、工作温度上升，增加散热風扇與系統空間，電子元器件在高温下工作及風扇機械的壽命短都造成系統穩定性、可靠性降低，機器停止工作整个系統崩潰，控制失靈造成事故。装置具有強大的整型和浮點運算能力和數據存儲空間，同时配有标準的RS232 /RS485/ RS422通訊接口，能夠提供完整的控制和通訊功能。

采用高达1Mbps的12bit高分辨率高速數據采集卡，以确保精确采集接地瞬間的暫态过程電流電壓數據。装置集成有一體的6.4”高亮度真彩液晶屏幕，內置标準鍵盤和两鍵式觸摸鼠标，前置两个USB接口，結構緊湊，操作簡單，方便实用。

4 本装置選用高精度電壓、電流互感器，精度：0.2、角誤差：5’。

5 对故障反應迅速，完成1次選線时間小于5个周波（100ms），能夠準确捕捉閃絡放電型接地故障；靈敏度高，零序二次電流达到10mA即可準确選線。

6 硬件自檢智能化，采用硬件看門狗（Watchdog）技術，抗干擾、自檢及自恢複能力強。

7 具有超大容量的故障录波能力，录波數據存儲容量大于100万次，利用随機配備的波形分析软件，在本機上即可以直觀的進行波形分析，也可以通过USB接口或以太网接口取出录波數據，進行離線分析。

8 配備标準串行通信接口（RS232或RS485 /RS422），采用部頒标準CDT通訊規約，可以方便地和國內外各綜自廠家的産品無縫对接。

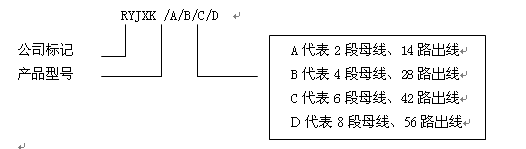

四、産品型号

2.1 环境条件

■ 工作环境温度：-10℃～＋55℃。貯存环境温度：-25℃～＋70℃。

■ 相对湿度：最湿月的月平均最大相对湿度为90％，表面無凝結。

■ 大气壓力：80kPa～110kPa。

■ 海拔：<2000米。

■ 無爆炸危險，無腐蝕性气體，無導電塵埃，無劇烈振動沖击源。

2.2 技術參數

(1)装置電源：AC220V±l0％；

(2)装置功耗：電源回路 <120W； PT/CT回路 ≤0.5VA；

(3)額定零序電壓：<100V；

(4)額定零序電流：<1A；

(5)繼電器接點容量： AC220V/5A；DC30V/5A

(6)電壓等級：1～4个；

(7)母線段數：2段、4段、6段、8段；

(8)出線數：14路、28路、42路、56路；

(9)装置重量：≤25KG；

(10)通訊：接口RS232/RS485，波特率1200～115200bps；

(11)通訊規約：部頒标準CDT規約（主動上傳）；

(12)装置尺寸：一个标準19英寸，4U機箱（宽482×高178×深480）。

六、技術原理

單相接地故障選線装置選線原理主要有两大类型：

1、基于故障電网系統零序電參數選線方法:零序法一、二次設備結構簡單，工程總費用低，易于施工，但软件算法複雜，对輸入的零序電參數精度要求較高，需要采用高性能計算機、高精度CT變換器及數據采集卡。

2、基于对故障電网注入特定頻率信号（信号注入）並在各回路檢測該頻率信号選線方法:信号注入法软件算法簡單，对信号檢測装置精度要求較低，易于实現故障點定段，但要求信号注入装置有較大功率，結構龐大複雜，通常需要在變電站內額外增加間隔，一、二次設備安装改造工程量大，工程造價高，注入的大功率非工頻信号增加了電网谐波分量，影響電网供電質量，另外，綜自站及無人值守站的使用不便。

概括而言，以上两種原理的選線装置均可实現準确選線，特色上各有千秋。

YRJXK系列小電流接地選線装置是基于零序法的選線装置。基于零序法的選線装置在國內電力系統的使用已有20餘年，但以前的選線装置運行中常發生誤判，使用效果並不理想。我公司運用系統工程的分析方法，对早期基于零序法的選線装置及其使用工程進行了深入的研究分析，認为造成这種結果的原因有四个方面：

①. 提供零序電流的CT精度低。

②. 信号A/D變換和处理的硬件平台性能低下。

③. 選線算法單一。

④. 工程管理和運行管理存在缺陷。

針对以上四種原因，我公司提出了以下解決方案：

①. 对電缆出線形式的變電站，我公司提供GY-LJK系列高精度零序CT供用戶選購；对架空出線形式的變電站，選線装置應接入計量回路（電路分析可以證明接入選線装置对計量精度毫無影響）。

②. 采用性能穩定，計算能力強大的工業計算機作为計算平台，使用制造工藝先進的高精度高速A/D卡進行數據采集，工頻每周波采樣可做到200个點，确保不漏掉任何暫态信号。

③. 同时采用基波群體比幅比相法、五次谐波法、首半波法、小波法、電流抽樣法、零序有功分量法等多種選線方法。運用图像匹配技術，对故障信号做預識别和分类，依據分类得到的相关系數，運用人工智能模糊推理方法根據模糊規則動态确定各種方法選線結果的加权系數，從而得到优的選線結論。

④. 利用工控機海量存儲空間优勢，開發出接地故障录波功能。當装置發生誤選情況时，使用随装置提供的录波數據分析软件对故障數據進行分析，即可查明誤選原因。对管理缺陷造成誤判的情況，提供了有效的改進參考意見。

七、硬件配置

采用高度集成及無風扇設計，性能卓越，穩定可靠，可廣泛應用在环境比較恶劣的工業現场。

①. 工業級CPU卡intel 852GM+ICH4芯片組,闆载ULV Celeron-M 800MHz超低功耗处理器。

②. intel 852GM+ICH4芯片組集成顯卡支持36bitLVDS功能.

③. 闆载256M DDR200/266MHz系統內存。

④. CompactFlash固态電子硬盤。

⑤. LAN 10/100M以太网控制器,一个RJ 45接口。

⑥. 4串1並2USB等多接口。

小電流接地系統的母線零序電壓信号和各条線路的零序電流信号經过現场的PT和CT變換後輸入高精度CT/PT濾波闆，經低通濾波器濾波後變換为平滑的電壓信号送至A/D卡。
本装置采用AC1820A數據采集卡，采樣數據通过ISA總線存入寄存器,輸入最大電壓±5V，分辨率12位。16路單端輸入（0-10V）。多通道时每通道的A/D采樣速度1000Ksps,輸入通道自動掃描，可以程控從任意通道開始到任意通道結束。

開关量闆最多可以提供48路大驅動容量開关量輸出，每路輸出有1000 的高電壓隔離，集電极開路電壓达到40 ，輸出通道带有D型鎖存器，有感性負载二极管保護回路，可以适用于現场的多種應用。通道信号以繼電器常開接點形式輸出。

八、選線原理

我國的3KV-66KV配网系統接地方式及運行方式千變万化，而每種選線原理都存在一定的局限性，基于某一選線原理的装置不可能在任何场合都能準确選線，这就是许多廠家的産品在甲地能準确選線在乙地就不能準确選線的原因，目前國內有些廠家推出了有幾種判據的選線装置，但只是利用幾種選線原理分别判斷，並未对这些結果進行科學的分析和綜合，有时出現幾種結果互相矛盾的情況。

該装置在選線原理上突破了傳統選線装置采用單一判據或幾種判據機械羅列的缺陷，采用了綜合判據選線理論與方法，采用測度理論和證據理論，引入可信度及加权系數两个指标，对每一種選線方法在不同運行方式和故障下選線結果的可信度做量化評估，根據可信度确定一个加权系數，構造一个判據函數，應用模糊決策理論，确定選線結果。本装置綜合應用了以下選線方法：

1 基波群體比幅比相法

对小電流接地系統，當系統發生單相接地时，故障線路零序電流等于非故障線路零序電流之和，故障線路零序電流方向與非故障線路零序電流方向相反（相位相差180°）。 本装置根據上述原理形成了基波群體比幅比相判據，考慮到不能安装零序電流互感器的架空線路的零序電流由三相CT合成，CT變比不同及CT的測量誤差導致依靠零序電流幅值判斷接地線路可靠性很低，因此本装置以相位做主要判據。

对于中性點經消弧線圈接地系統，由于消弧線圈不能对谐波進行補償，系統中五次谐波含量最大，因此可以采用系統中五次谐波分量比幅比相進行選線。

3 首半波法

根據發生故障的最初半个周波內，故障線路零序電流與正常線路零序電流极性相反的特點，比較首半波的零序電流极性進行故障選線。

4小波法

小電流接地選線判據可分为暫态判據和穩态判據，暫态判據是利用系統接地瞬时的暫态數據進行選線，穩态判據則是利用系統接地过渡过程完成後的穩态數據進行選線，系統接地时暫态信号的幅值比穩态信号大，信噪比高，本装置采用了暫态判據，進行接地故障選線。

5電流抽樣法

对于自動調谐的消弧線圈，由于自動調谐消弧線圈自動跟蹤系統電容，正常情況下消弧線圈处于过補償状态，發生接地後自動調谐到全補償状态，減小接地電流，電流抽樣法利用調谐前後的零序電流變化進行選線，首先将調谐前後的零序電流折算到一个電壓，然後比較各条線路的零序電流變化量，變化量大的就是故障線路。

6零序有功分量法

对于中性點經消弧線圈接地系統，消弧線圈不能補償零序電流有功分量，因此故障線路零序電流有功分量與正常線路零序電流有功分差相位相反，並且故障線路零序電流有功分量幅值最大，通过計算能量函數E=∑U0(K)I0(K)的值来體現有功分量的大小和方向。
