YRPQ電能質量监測儀

一、電能質量簡介

随着我國國民經濟的高速發展，電力電子技術廣泛應用，電力電子轉流設備、電气化铁路、電弧爐、以及其他非線性設備大量涌入電力系統，使得電力系統的電能質量日益恶化。高次谐波、電壓波動、閃變、不平衡度日趨嚴重。引起變壓器过热、网損增加、計量儀表誤差、通訊干擾，不但引起供用電設備本身安全性降低，而且嚴重威脅着電力系統的安全和經濟運行。为了保護電力系統的運行安全，目前各國都十分重視電能質量的管理，並制定了相关标準。我國也已先後頒布了涉及電能質量六个方面的國家标準，有关部門也制定了相應的«電能質量管理辦法»。

● 《電能質量 公用電网谐波》          GB/T14549—93；

●《電能質量 電壓波動和閃變》        GB/12326—2000；

●《電能質量 三相電壓允许不平衡度》  GB/T15543—95；

●《電能質量 供電電壓允许批偏差》    GB/T12325—90；

● 《電能質量 電力系統頻率允许偏差》  GB/T15945—95；

二、YRPQ電能質量监測儀簡介

我公司經过对電能質量測控方面充分的調研，認真分析了國內外同类産品的現状，跟蹤國際同行的先進水平，成功地研制出新一代YRPQ型電能質量监測儀，适用于220KV、110KV和35KV變電站、電廠及用電大戶。經國家電力公司電力設備及儀表質量檢验測试中心檢測，达到或超过國标技術要求。

YRPQ型電能質量监測系統，是一个高速數字处理（DSP）的、高精度的、多功能的高端電能質量监測産品。功能如下：

1、測量功能

三相電壓基波有效值 、三相電流基波有效值 、相角、有功功率、無功功率、視在功率、功率因數

電壓、電流谐波00-50次（00代表總畸變率）

頻率、頻率偏差、電壓偏差

三相電壓和電流不平衡度、正負零序分量

電壓波動和閃變Pst和Plt

实时數據接收三相電壓、電流波形和谐波頻譜

2、硬件功能

該儀器采用新電力專用32位DSP數字信号处理器TMS3207F28XX，16位六通道高精度A/D轉換器。內置1G電子存儲器，可对測量結果進行存儲。內置RS-232、RS-485、和以太网接口可選。采用软件鎖相环電路，每周波采樣256點，計算精度高，抗干擾設計，不受环影響，運行穩定。

3、技術參數

工作電源：  AC  220V±20%   頻率  45Hz～55Hz

功耗≤10W

工作环境:   安装环境         室    內

环境温度    -5℃～55℃

相对湿度    0～80%無冷凝

海拔高度          ≤1000m

地震烈度           8度

規    格:   通道數            3相電壓

3相電流

可擴充至    3×3相電壓       3×3相電流

顯   示          320×240       液晶屏

測量範圍:   電   壓         0～120V         輸入額定電壓100V

電   流         0～6A           輸入額定電流5A

測量精度:   谐波電壓電流測试精度为B級

電壓偏差  ≤0.5%

測頻誤差  ≤0.01 Hz

波動誤差  ≤0.2%

閃變誤差  Pst≤0.1%  Plt≤0.1%

基波電壓電流相位角誤差  ≤0.5º

功率偏差  ≤0.5%

三相不平衡度誤差  ≤0.2%

電流不对稱因數誤差  ≤1%

重    量：  約2.5Kg

三、安装開孔尺寸如下图所示：

四、安装與接線

YRPQ在現场使用中應注意：

儀器應放置于穩定的平台上，环境及電源条件應滿足使用要求。

1、電壓接法

A：Y形接法

将互感器二次側A，B，C，分别接至電壓接線端子Ua，Ub，Uc

電壓零線端子Ua0，Ub0，Uc0用連接線短接與互感器二次側N相連。

在软件中将“電壓接法”設置为“Y型”接法。

PT輸出端->     Ua          Ub           Uc

儀器輸入端->    Ua   Ua0    Ub   Ub0    Uc   Uc0

B：Δ形接法

将互感器二次側A，B，C，分别接至電壓接線端子Ua，Ub，Uc，

電壓接線端子Ua與電壓零線端子Uc0用連接線短接，Ub與Ua0，

Uc與Ub0短接。在软件中将“電壓接法”設置为“Δ型”接法。

PT輸出端 ->     Ua          Ub          Uc

儀器輸入端->   Ua   Ua0    Ub     Ub0  Uc    Uc0

2、電流接法

将電流互感器二次側A，B，C，分别接至電流接線端子Ia，Ib，Ic；電流互感器二次側A0，B0，C0，分别接至電流接線端子Ia0，Ib0，Ic0。

3、繼電器接點接法

本設備共有3組繼電器常開接點，接點容量为250V/10A，各組繼電器接點定義为：

K1+   K1-    第一通道報警

K2+   K2-    第一通道跳閘

K3+   K3-    第二通道報警

K4+   K4-    第二通道跳閘

K5+   K5-    第三通道報警

K6+   K6-    第三通道跳閘

繼電器接點根據通道數量有所增減。

例如：如果儀器为双通道則K5+   K5-   K6+   K6- 为空接點。

4.4、注意事項

A：接線前應确認測试導線完好無損、無斷路和絕緣損壞情況；

B：接線过程中，電壓嚴禁短路，電流嚴禁開路；

C：YRPQ型電能質量监測系統設備機殼必須可靠接地。

五、功能说明

YRPQ型電能質量监測儀設計了便捷的鍵盤操作和豐富的液晶顯示，为用戶提供了友好的使用界面。借助該界面可以很方便地浏覽測量數據、修改定值系數。

A、[ 上翻、下翻、遞增、遞減 ] 鍵四个，用于菜單的選擇及參數的更改。

B、[返回]鍵用于退回上一次界面，當光标位于選擇菜單位置时，按[返回]返回鍵可進行通道的切換。

C、[确認]鍵進入光标所在功能菜單或所選參數有效。

D、當液晶屏幕進入保護状态时，按[返回]鍵屏幕進入顯示状态。

1、基本參數

當光标位于[基本參數]时，界面如下：

Ua（Uab）、Ub（Ubc）、Uc（Uca）--三相電壓基波有效值；

當采用三相四線設定时儀器顯示Ua、Ub、Uc；

當采用三相三線設定时儀器顯示Uab、Ubc、Uca。

按[ 下翻 ] 鍵顯示下一屏電流波形。

Ia、Ib、Ic--三相電流基波有效值。

按 [ 下翻 ] 鍵顯示下一屏其他參數。

Freq--被測信号頻率。

Uab、Ubc、Uca--三相電壓基波有效值。

Ia、Ib、Ic--三相電流基波有效值。

∠Uab、∠Ubc、∠Uca--電壓相角，正确接線相角顯示：0°、120°、240°。

∠Ia、∠Ib、∠Ic--電流相角，電流相角顯示为電流與電壓的夾角，一般不大于30°。

P--三相基波總有功功率。

Q--三相基波總無功功率。

COS&--功率因數。

U0、U1、U2、U2/ U1--分别表示基波電壓零序、正序、負序值及不对稱因數。

I0、I1、I2、I2/ I1--分别表示基波電流零序、正序、負序值及不对稱因數。

＆Ua、＆Ub、＆Uc--三相電壓偏差。

d(a)、d(b)、d(c)--分别表示三相電壓變動值。

Psta、Pstb、Pstc--分别表示三相電壓短时間閃變值（按國标規定，每10分鐘可得到一組測量值）。

Plta、Pltb、Pltc--分别表示三相電壓长时間閃變值（按國标規定，每2小时可得一組數據）。

2、谐波電壓

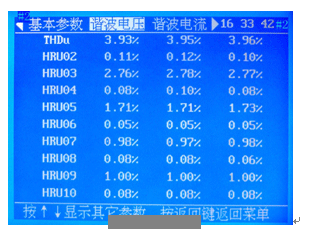

當光标位于[谐波電壓]时，出現界面如下：

THDu--谐波電壓總畸變率。

HRU02--2次谐波電壓含有率。

HRU03--3次谐波電壓含有率   以下依此类推。

從左至右每列依次为A相、B相、C相。

3、谐波電流

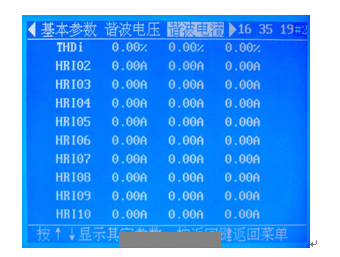

當光标位于[谐波電流]时，出現界面如下：

THDi--谐波電流總畸變率。

HRi02--2次谐波電流有效值。

HRi03--3次谐波電流有效值   以下依此类推。

從左至右每列依次为A相、B相、C相。

4、參數設置

當光标位于[參數設定]时，出現界面如下

按[确定]鍵光标跳至系統时間選項

按[上翻 、下翻 ] 鍵用于光标的移動，[遞增  、遞減] 鍵用于參數的更改。

A、系統时間：用于修改系統时鐘。

B、儀器地址：1～254

C、波 特 率：115200、57600、56000、43000、38400、19200、9600、4800、2400、1200、600、300十二種選擇方式。

用于設置串口通訊速率，根據通訊网絡質量選擇與後台機相同的波特率。

D、网波特率：115200、57600、56000、43000、38400、19200、9600、4800、2400、1200、600、300十二種選擇方式。

用于設置串口轉网卡通訊速率，根據通訊网絡質量選擇與後台機相同的波特率，通常選擇19200。

E、屏保时間：0～900秒之間；設置为0时屏保不起作用。

F、通道數：1～6，此選項用于通道數量的設置，應設置为與实際儀器通道數一致。

按[ 下翻 ]鍵進入下一界面

顯示通道1～6通道參數設定，按返回鍵進行通道切換。

A、測量方式：三相三線、三相四線两種選擇。

B、三秒平均：“Y” 表示進行三秒平均測量，即在3秒鐘內对信号進行6次等間隔采樣，利用FFT分析出这6次采樣的測量結果，然後進行方均根处理，这樣可以區分暫态現象和谐波。“N”表示進行單周波測量, 这種方法适用于对快速變動的信号源進行測量。

C、電壓變比、電流變比： 調节範圍1～5000。  按[上翻 ] [ 下翻 ]鍵可進行調节，連續按住不放可進行快速調节。按住[ 上翻 ]鍵，同时按[ 下翻 ]鍵可進行百位遞增調节，按住[ 遞減 ]鍵同时按[ 下翻 ]鍵可進行十位遞增調节。

D、額定電壓：57.7V 、100V两種選擇。

E、報警輸出：用于对外部繼電器的控制，[Y] 當出現越限时除儀器內部記录越限數據，越限LED燈亮，還对外部報警、跳閘繼電器輸出。[N] 當出現越限时儀器只進行內部越限數據記录，越限LED燈不亮，对外部報警、跳閘繼電器不輸出。

設置完成後按[确定]鍵完成設置，按[返回]鍵返回主菜單。

5、 限值設定

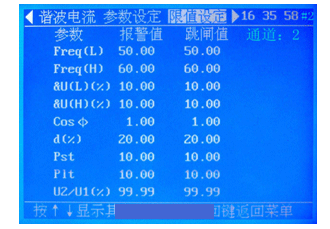

當光标位于[限值設定]时，出現界面如下：

按[确定]鍵光标跳至參數的更改選項。

儀器顯示       含義            調节範圍（報警  跳閘）

Freq(L)      頻率下限：            40.00～50.00

Freq(H)      頻率上限：            50.00～60.00

＆U（L）（%） 電壓偏差下限：        0.00～10.00

＆U（H）（%） 電壓偏差上限：        0.00～10.00

COSφ        功率因數：            0.00～1.00

d(%)         電壓變動：            0.00～20.00

pst          短时間閃變：          0.00～10.00

plt          长时間閃變：          0.00～10.00

U2/U1（%）   三相電壓不平衡度：    0.00～99.99

U0           零序電壓：            0.00～99.99

U1           正序電壓：            0.00～99.99

U2           負序電壓：            0.00～99.99

I2/I1（%）   三相電流不平衡度：    0.00～99.99

I0           零序電壓：            0.00～99.99

I1           正序電壓：            0.00～99.99

I2           負序電壓：            0.00～99.99

THDu（%）    谐波電壓總畸變率：    0.00～10.00

THRU-E（%）  偶次谐波電壓含有率：  0.00～10.00

THRU-O（%）  奇次谐波電壓含有率：  0.00～10.00

HRI02（A）   2次谐波電流含量：    0.00～100.00

HRI03（A）   3次谐波電流含量：    0.00～100.00

HRI25（A）   25次谐波電流含量：   0.00～100.00

注：當儀器設置为4-6通道时，只提供報警輸出，跳閘限值設置無效。
