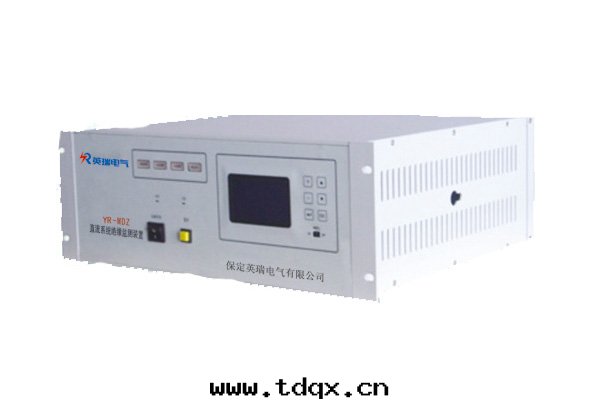

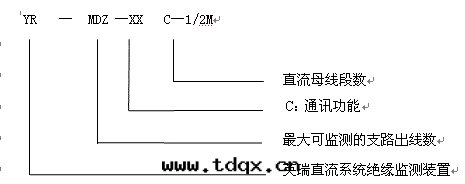

YR-MDZ型微機直流系統絕緣监測装置

目前在我國直流系統中運行的直流接地檢測装置，是通过整定平衡橋門限值進行接地檢測的，其存在整定不準确、誤差大、不靈敏等缺點；或是某些廠家生産的檢測装置是通过在支路或母線上注入交流信号進行檢測，这樣会对母線造成影響，我廠生産的YR-MDZ型微機直流系統絕緣监測装置測试原理是通过监測各支路上的傳感器的輸出信号来实現。當某条支路出現接地故障後，該接地支路上的傳感器便感應出信号，無需在支路或母線上注入交流信号，因此本装置不会对直流系統産生影響。該装置采用了單片機处理，其功能強，适用于不同用戶的各種特殊功能要求。

●  可对直流系統供電電壓進行监視顯示，可对母線電壓过壓、欠壓報警輸出，報警方式采用了面闆指示燈及音響，用以提醒運行人員。同时還提供給用戶一組常開觸點進行其它控制，过壓或欠壓整定值用戶可通过鍵盤操作自行設置。

●  装置可用在I段母線的直流系統中（此时最大可监測直流系統80条支路），同时還具有监測两段獨立的直流母線系統功能（两段母線可为不同電壓等級），若在同时监測两段母線情況下，每段可监測的支路數为任意，但两段所监測的支路數總和不能大于80路。

●  若直流系統發生接地故障，装置除能顯示出接地母線、接地支路、接地极性、接地電壓及接地電阻外，還可把接地發生日期、时間記录下来，以供用戶查詢或把此类數據通过串行口傳輸給用戶上位機，系統本身存儲接地故障次數达256次。

●  有实时时鐘顯示。

●  装置設有RS-232、RS-485、RS-422通信接口，用戶可自選。

●  采用了液晶顯示窗口，汉字菜單操作。

五、面闆布置及说明

（图4）前面闆图

●   前面闆設有4个指示燈：分别为接地報警、过壓報警、欠壓報警、通信指示。

☆  接地報警：當系統出現对地絕緣電阻下降时（通常稱接地故障），接地報警燈亮，同时伴有音響報警，以提醒值班人員。在後面闆上中間接線端子中，接地組的1與2端閉合，这一組繼電器觸點提供給用戶作其它控制，按任意鍵可清除音響報警和繼電器報警輸出。

☆  过壓報警：當母線電壓超过用戶設置的过壓值时，过壓報警燈亮，同时伴有音響報警，以提醒值班人員。後面闆上中間接線端子中，过壓組的3端與4端閉合，这一組繼電器觸點提供給用戶作其它控制，按任意鍵可清除音響報警和繼電器報警輸出。

☆  欠壓報警：當母線電壓低于用戶設置的欠壓值时，欠壓報警燈亮，同时伴有音響報警，以提醒值班人員。後面闆上中間接線端子中，欠壓組的5端與6端閉合，这一組繼電器觸點提供給用戶作其它控制，按任意鍵可清除音響報警和繼電器報警輸出。过壓值及欠壓值用戶可通过菜單操作自行設置。

☆  通信指示：①當装置與用戶上位機通信时，装置在發數过程中此燈閃爍。

②前面闆中間下方設用两个指示燈其定義为：

③電源開关，此開关上方标有POWER，用戶按此開关，装置即加電開始進入工作状态，为了延长液晶顯示屏的使用壽命，装置設置了屏幕保護（5分鐘後無按鍵則关掉屏幕顯示）。用戶按任意鍵可打開屏幕顯示。

●  複位鍵，此鍵上方标有RESET，按此鍵一次，重新啟動装置。

●  參數写入控制開关，装置內有部分參數用戶可進行修改，如过壓、欠壓整定值等，當用戶進入某項需整定的子菜單項，且对該數據進行整定後用戶想要保存修改結果，必須把參數写入開关置于ON位置，再進入到退出子菜單項後選擇YES項，然後退出該項子菜單。

●  後面闆（图5）（A．80路後面闆）

（A．80路後面闆）

●  後面闆（图5）（B．40路後面闆）

●  後面闆中間接線端子報警輸出接線图如下：（觸點容量110V，0.3A）

●  後面闆1-80路为5芯插座：装置可监測直流系統的80条支路，其采用了5芯插座，該插座與套在各条被檢測支路上的直流傳感器通过電缆線相連接。

5芯插座定義为：1、2→地線    5→信号輸出  3→+12V   4→-12V

●  後面闆上的9芯插座（插針）为RS-232、RS-485、RS-422共用串行通信接口。其定義为：（接線表）

RS-232             RS-485            RS-422

1#                 6#  TXD-          6#  TXD-

2#   RXD           7#  TXD+          7#  TXD+

3#   TXD                             8#  RXD-

5#   GND                             9#  RXD+

●  装置在出廠时，通信設置为RS-232口，用戶可通过改變機箱內CPU闆上跳線連接，改成RS-485或RS-422通信接口。

●  後面闆上電源輸入接線端子：電源輸入端子为5芯，當装置用在I段母線时僅接入到I段母線±110V及大地接入端子即可。若装置用在两段母線时，其定義I段母線±110V接入端子與Ⅱ段母線±110V及大地接入端子，为四个保險分别为：两段母線±110V的容量为0．5A的保險管座。

●  套在各支路上的直流傳感器外形图：（图6）

●  直流傳感器的安装方法：

用戶首先把傳感器安装在支架上，然後把該支路的+110V側線與-110V側線

穿过該支路的傳感器过孔，即該支路傳感器安装完畢，用同樣方法把直流傳感器安装在其它支路上。

●  各支路傳感器與後面闆5芯插座連接方法：

後面闆5芯插座與傳感器上的5芯插座均带有5芯插头，用适當长度的5芯電缆線一一对應相連接即可。

●  傳感器的調试方法：

装置正常工作後，按任意鍵進入主菜單選項，通过【↑】【↓】鍵進入到（CT數據顯示）子菜單項。按【↙】鍵進入 到各支路傳感器數據顯示状态。

CT數據顯示格式为：路号：极性 數據（十六進制）

所有傳感器調试完畢後，按【ESC】鍵，回到上級菜單，按【↑】或【↓】鍵進入（P退出）子菜單項，按【↙】鍵再按【ESC】鍵，装置便返回到正常工作状态。

中，完成後請把參數写入控制開关撥到OFF位置。

●  装置对直流母線不打交流信号，对直流系統無不良影響。

●  装置适用于發電廠、變電站和工礦企業的直流電源系統。

●  装置使用直流電源，抗干擾性強。

●  适用于任何電壓等級的直流系統。

●  装置不受直流系統对地大電容的影響。

●  整機輸入電壓：DC220V±10％。

●  直流系統電壓顯示誤差≤1％。

●  接地过渡電阻≤50KΩ 能正确檢測出支路。

●  环境温度：–10℃～50℃。

●  相对湿度：＜90％。

●  功耗：≤30W。

●  直流正、負极及地線，按後面闆所标位置正确連接。

●  将直流系統各支路的正、負极两根線同时穿过傳感器。
