YR系列組合式过電壓保護器
YR系列三相組合式过電壓保護器是一種高性能过電壓吸收装置，适用于35KV及以下電力系統中，是限制雷電过電壓和操作过電壓的一種先進的保護電器。主要用于保護發電機、變壓器、開关、母線、電動機、並聯補償電容器組等電气設備的絕緣免受过電壓的損害。对于相間和相地过電壓都能起到有效的保護作用。
我公司産品的技術标準，主要參考GB11032-2000《交流無間隙金屬氧化物避雷器》、DL/T620-1997《交流電气装置的过電壓保護和絕緣配合》、JB/T10496-2005《交流三相組合式無間隙金屬氧化物避雷器》、JB/T10609-2006《交流三相組合式有串聯間隙金屬氧化物避雷器》制訂。

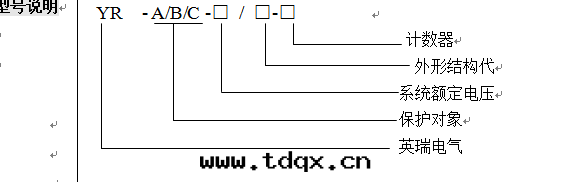

組合式保護器型号说明：
系統額定電壓：安装过電壓保護器系統的額定電壓
保護对象：A、電站型：适合各種變壓器、開关、母線的过電壓保護
B、電機型：适合各类電機的过電壓保護
C、電容器型：适合各種電容器組的过電壓保護
O、電機中性點型：适合電機中性點的过電壓保護
外形結構：F、全封閉結構（6kV、10kV見图2、图7，35kV見图6）
T、積木式組合結構（6kV、10kV見图3、图4，中性點保護器見图8）
注：图3所示T型过電壓保護器能和微機型在線监測儀配套使用。
图2、图7所示F型过電壓保護器能和動作計數器配套使用。
如： YR-A/10-F为電站型、無間隙組合式过電壓保護器，系統額定電壓10kV，外形为全封閉結構。
技術參數
表一：YR系列过電壓保護器主要技術參數
|
産品型号 |
系統額定電壓 |
保護器額定電壓 |
組合方式 |
直流1mA參考電壓 |
标稱放電電流5kA等級 |
通流容量 |
||||
|
操作沖击電流殘壓 |
雷電沖击電流殘壓 |
陡波沖击電流殘壓 |
2ms方波沖击電流 |
4/10us大電流沖击 |
||||||
|
有效值kV |
|
≧kV |
峰值kV |
A |
kA |
|||||
|
電站型 |
YR-A/6-□ |
6 |
10 |
相-相 |
24.0 |
23.0 |
27.0 |
31.0 |
200 |
65 |
|
相-地 |
15.0 |
|||||||||
|
YR-A/10-□ |
10 |
17 |
相-相 |
38.5 |
38.3 |
45.0 |
51.8 |
200 |
65 |
|
|
相-地 |
25.5 |
|||||||||
|
YR-A/35-□ |
35 |
51 |
相-相 |
98.0 |
134.0 |
150.0 |
170.0 |
800 |
65 |
|
|
相-地 |
73.0 |
114.0 |
134.0 |
154.0 |
||||||
|
電機型 |
YR-B/3-□ |
3.15* |
4 |
相-相 |
7.0 |
9.4 |
11.6 |
13.0 |
100 |
65 |
|
相-地 |
5.7 |
7.6 |
9.5 |
10.7 |
||||||
|
YR-B/6-□ |
6.3* |
8 |
相-相 |
24.0 |
18.7 |
23.3 |
26.2 |
200 |
65 |
|
|
相-地 |
15.0 |
15.0 |
18.7 |
21.0 |
||||||
|
YR-B/10-□ |
10.5* |
13.5 |
相-相 |
38.0 |
31.0 |
38.7 |
43.3 |
200 |
65 |
|
|
相-地 |
25.5 |
25.0 |
31.0 |
34.7 |
||||||
|
電容器型 |
YR-C/6-□ |
6 |
10 |
相-相 |
23.0 |
21.0 |
27.0 |
- |
200 |
65 |
|
相-地 |
15.0 |
|||||||||
|
YR-C/10-□ |
10 |
17 |
相-相 |
35.0 |
35.0 |
45.0 |
- |
200 |
65 |
|
|
相-地 |
25.0 |
|||||||||
|
YR-C/35-□ |
35 |
51 |
相-相 |
98.0 |
134.0 |
150.0 |
- |
800 |
65 |
|
|
相-地 |
73.0 |
114.0 |
134.0 |
|||||||
|
電機中性點型 |
YR-O/3-□ |
3.15* |
2.4 |
相-地 |
5.0 |
5.0 |
6.0 |
- |
100 |
65 |
|
YR-O/6-□ |
6.3* |
4.8 |
相-地 |
15.0 |
10.0 |
12.0 |
- |
200 |
65 |
|
|
YR-O/10-□ |
10.5* |
8.0 |
相-地 |
25.5 |
15.9 |
19.0 |
- |
200 |
65 |
|
注：带*的为電機額定電壓。
表二：YR2系列过電壓保護器主要技術參數
|
産品型号 |
系統額定電壓 |
保護器額定電壓 |
工頻放電電壓 (90%～120%) |
1.2/50沖击放電電壓 |
标稱放電電流5kA等級 |
通流容量 |
||||||
|
操作 沖击 電流 殘壓 |
雷電沖击電流殘壓 |
陡波沖击電流殘壓 |
2ms 方波沖击電流 |
4/10us大電流沖击 |
||||||||
|
有效值(kV) |
峰值kV |
A |
||||||||||
|
電站型 |
YR2-A/6-□ |
6 |
7.6 |
16.0 |
24.0 |
20.4 |
24.0 |
27.0 |
400 |
65 |
||
|
YR2-A/10-□ |
10 |
12.7 |
26.0 |
41.0 |
35.0 |
41.0 |
46.0 |
400 |
65 |
|||
|
YR2-A/35-□ |
35 |
42.0 |
80.0 |
124.0 |
105.4 |
124.0 |
139.0 |
600 |
65 |
|||
|
電機型 |
YR2-B/3-□ |
3.15* |
3.8 |
7.5 |
9.5 |
7.5 |
9.5 |
10.7 |
600 |
65 |
||
|
YR2-B/6-□ |
6.3* |
7.6 |
15.0 |
18.7 |
15.0 |
18.7 |
21.0 |
600 |
65 |
|||
|
YR2-B/10-□ |
10.5* |
12.7 |
25.0 |
31.0 |
25.0 |
31.0 |
34.7 |
600 |
65 |
|||
|
電容器型 |
YR2-C/6-□ |
6 |
7.6 |
16.0 |
24.0 |
20.4 |
24.0 |
- |
600 |
65 |
||
|
YR2-C/10-□ |
10 |
12.7 |
26.0 |
41.0 |
35.0 |
41.0 |
- |
600 |
65 |
|||
|
YR2-C/35-□ |
35 |
42.0 |
80.0 |
124.0 |
105.4 |
124.0 |
- |
600 |
65 |
|||
|
電機中性點型 |
YR2-O/3-□ |
3.15* |
2.4 |
4.5 |
6.0 |
5.0 |
6.0 |
- |
600 |
65 |
||
|
YR2-O/6-□ |
6.3* |
4.8 |
9.0 |
12.0 |
10.0 |
12.0 |
- |
600 |
65 |
|||
|
YR2-O/10-□ |
10.5* |
8.0 |
15.0 |
19.0 |
15.9 |
19.0 |
- |
600 |
65 |
|||
注：带*的为電機額定電壓。
安装注意事項
保護器外形結構見附图2、3、4、6、7、8。安装前首先核对保護器型号、電壓等級是否正确，無誤後方可安装。安装时，先将保護器用螺栓固定在安装底座上，然後将接地相（D相）可靠接地，对應的A、B、C相高壓引線分别固定在相應的高壓接線端子上。两相矽橡胶電缆間的最小距離應大于50mm。
使用與維護
1．使用环境：
a. 环境温度：-40℃～+60℃。
b. 海拔高度：小于2000m。（高于2000米請選用高原型産品）。
c. 額定頻率：48Hz～62Hz。
d. 周圍不得有腐蝕性煙气、蒸汽、灰塵、盐霧等污染。
2．日常維護：
YR系列过電壓保護器在投入使用前以及使用後每3-4年應進行預防性试验，试验时保護器的四个端子應從其它電器設備上拆下，不允许和其它設備連接时進行试验，试验的具體內容如下：
1）外觀檢查：檢查外絕緣有無損傷。
2）对于YR系列無間隙組合式过電壓保護器，應進行以下试验：
l 直流1mA參考電壓：在保護器两两端子之間施加直流電壓，當流过保護器的電流穩定于1mA後，读取此时保護器两端子之間的電壓數值。該值不得小于表一中的規定值。
l 洩漏電流：在保護器两两端子間施加0.75倍的直流1mA參考電壓，此时流过保護器的洩漏電流不得大于50μA。
l 無間隙組合式过電壓保護器不允许做工頻放電電壓试验。
3）对于YR2系列串聯間隙組合式过電壓保護器，應進行工頻放電電壓试验，试验接線如图5所示。ST为试验變壓器，V为高壓電壓表，A为安培表
l 试验时在保護器A、B、C、D两两端子之間分别施加工頻電壓，調节自耦變壓器ZT，緩慢、均勻加壓，觀察安培表A的電流變化。當安培表A的電流突然增大时，表示間隙击穿放電，記录此时高壓電壓表V的電壓值，此值即为該两相的工頻放電電壓值。工頻放電電壓參數有一定的波動性，應測3次以上取平均值，在表二所示規定值的90%～120%之間为正常。
l 每次放電後應在0.2s內切斷工頻電源，切忌在放電後繼續升高電壓，以免損壞保護器，每两次试验的时間間隔不小于10s。
l 串聯間隙組合式过電壓保護器不允许做直流1mA參考電壓试验。
3．注意事項：
1） 用戶應根據電壓等級和被保護对象正确地選擇保護器的型号和技術參數，也可以将被保護設備的技術參數提供給我公司，由我公司代为選擇。
2) 我公司産品的标配電缆长度：6-10kV産品为 60cm；35kV産品A、B、C相为 55cm，D相为 80cm。如有特殊要求,請在訂貨时注明。
3) 開关櫃進行耐壓试验时，應将保護器四个端子從母線上拆下，否則可能損壞保護器。
4） 保護器在開箱、運輸、儲存、安装时，應避免激烈碰撞及劃傷絕緣外套，使用前應儲存在清潔、干燥处，不要與強酸、強碱等腐蝕性物品混放，以免侵蝕。
过電壓動作計數器
JSQ型过電壓動作計數器是对産品工作状況進行实时及累計計數的装置。與图2、图7所示組合式过電壓保護器配套使用，可以詳细监視所保護線路的状況，預知事故前异常情況，达到分析异常動作原因，預防事故發生的作用。
过電壓在線监測儀
过電壓在線监測儀是以高性能嵌入式單片機为核心、高性能數碼管顯示、面闆安装，與图3所示組合式过電壓保護器配套使用，能夠循环顯示各相動作的日期、时間和次數，40組數據存儲，能滿足無人值守的要求。
