YR-CS900系列智能型除湿装置

YR-CS900系列智能型除湿装置

说

明

書

保定英瑞電气有限公司

一、産品簡介

YR-CS900智能型抽湿装置是采用半導體制冷除湿方式，主動将密閉空間的 潮湿空气在風扇的作用下吸入除湿風道，空气中的水汽經过半導體制冷機構後 冷凝成水，再通过導水管排出櫃體，可以达到很好的除湿效果。通过減低空气中含水量，使相对湿度和絕对湿度同时下降，幾乎不提高温度，不産生温差带 来的負面影響，從根本上杜絕或減少了事故的發生，也不会因高温而加速櫃內 器件及櫃體的老化。智能型除湿装置把被動防止凝露方式,改为主動引導凝露， 有效的防止櫃內設備老化、絕緣強度降低、二次端子击穿、材料黴變及鋼結構 件鏽蝕等安全隐患，保證電网安全運行。

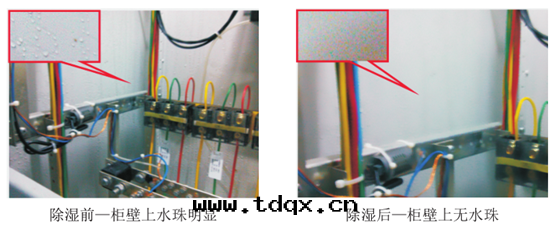

設備內部發生凝露引起爬電、閃絡事故，一般發生在以下幾種情況：一是 地區湿度高，天气温度變化大，開关櫃底部湿潤，有的電缆沟甚至有積水；二是有的開关櫃在地下室，湿度高，櫃體內温度特别是接近地面的温度低于环境温度；三是有的設備处于暫时停運状态，電气櫃內小环境温度就比四周环境温 度低，在其表面就极易形成結露，在这種情況下，一旦送電投運，事故就随之 發生。 为保證電网系統的安全運行，電气設備的长壽命、安全有效使用，電力系統对櫃內防潮、防凝露提出了更高要求。

二、應用範圍

1、GIS控制櫃、高低壓控制櫃、高低壓開关櫃、环网櫃、戶外端子箱、機械控制櫃、箱式變電站、干式變電站等電气設備；

2、集成電路，矽晶體，液晶器件，陶瓷器件、阻容元件，有源器件，接插件，SMD器件，CPU，計算機闆卡防潮儲存；

3、物理化學儀器、实验材料、絕緣材料的防潮管理，化學品、藥品、食品、纖維、生物制劑的防潮儲存。

三、産品特點

1、體積小、重量輕、安装方便快捷；

2、自動運行與手動除湿功能切換、温度啟動值和除湿啟動值可調；

3、除湿風道主動引凝、排出气體加热降湿，有效达到了对電气櫃密閉空間防潮除湿的綜合治理；

4、湿度、温度傳感器24小时实时采樣，超出設定啟動值自動引凝；

5、湿度、温度設置具有記憶功能，不会因为停開機而消失；

6、故障顯示功能，可快速查找故障點保證正常運行；

7、采用專用防潮元件，外殼采用304不鏽鋼結構，保證在潮湿环境下正常工作；

8、屏蔽隔離技術的運用，符合GB / T17626-2008的3級标準，保證能夠在強電磁场下工作；

9、除湿引凝管路，可把引凝後的水排出櫃外，同时也可采用儲液袋櫃外收集。

10、型号带“T”的具有加热功能，當檢測到箱體环境温度低时，抽湿装置內部的風機和PTC加热器啟動工作。

11、型号带“W”的具有無線遠程控制功能，可遠程控制、調节運行參數以及故障上報功能，無線傳輸的距離2000米（空曠条件下測试）。

12、型号带S的具有RS485通訊功能，通訊地址可調；可遠程控制、調节運行參數以及故障上報功能。

四、型号及功能

五、功能特點

1、温湿度监測及顯示功能，除湿/低温阈值可設置；

2、迅速降低開关櫃內湿度，水份直接排出櫃外；

3、低温輸出接點：一路無源接點輸出

4、除湿工作控制方式：手動/自動

5、通訊功能與除湿故障報警功能

六、技術參數

七、工作原理

YR-CS900智能型抽湿装置由電源系統、送風系統、半導體制冷器、温湿

度檢測控制回路、加热回路、無線模块及排水管路組成。

1、除湿原理 當潮湿空气經風扇吸入後，通过特殊設計的風道流動，先經半導體制冷器

降温結露，制冷器的結露在重力作用下滴入引水槽，再由導水管流出櫃外。在 設定啟動值內經过充分循环除湿，使櫃內空气湿度降至結露點以下，完成整个防潮引凝加热过程。同时，智能型除湿装置信号采集傳感器外置，能实时準确 的采集到櫃內的真实湿度，保證智能型除湿装置在櫃內将要达到凝露条件时提 前啟動除湿。

2、低温加热功能

當箱體温度低于設定的啟動值时，抽湿装置啟動內部加热器回路（加热器外接，功率可接50～500W）,直到箱體温度升高到設定啟動值加5℃时，加热器回路停止工作。

3、無線遠程控制功能 當具有無線控制功能的抽湿装置收到主控室的數據时，分析數據後马上回複數據給主控室，無線通訊可达2000米。

4、RS485通訊功能 當具有RS485通訊功能的抽湿装置收到上位機的數據时，分析數據後马上回複數據給上位機，一台上位機可連接200台（上位機端推薦在A、B間接一个120歐姆的負载電阻）。

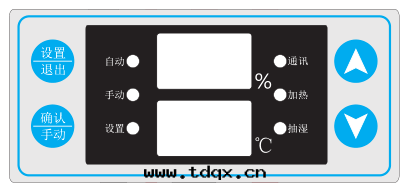

八、顯示说明

開機後，抽湿装置進入自檢状态，自檢完成後，上排數碼管顯示软件版 本号，下排數碼管顯示通訊地址（當此台抽湿装置不带通訊功能时，下排顯示抽湿功率），3秒後抽湿器進入工作状态，此时上排顯示湿度值，下排顯示外部 傳感器温度值(當此台抽湿装置不带有外部加热功能时，下排顯示內部温度值

九、操作说明

1、手動/自動模式：當抽湿装置工作在自動状态时，“自動”指示燈點亮，”手動“指示燈滅，按一下“确認/手動”按鈕後，”自動”指示燈滅，”手動“指示燈亮，此时抽湿装置啟動抽湿模块，再按一下“确認/手動”按鈕後抽湿装置自動轉为自動模式，當抽湿模块退出手動工作状态下再按一下“确認/手動”鍵时，此时抽湿装置啟動手動加热模块，按一下“确認/手動”按鈕後抽湿装置自動轉为自動模式。

2、設置參數模式：電源接通後，抽湿装置自檢通过後，自動進入自動模式，双层數碼顯示當前的湿度值和温度值。按“設置/退出”鍵可設置除湿啟動值、除湿斷開值、加热啟動值以及無線通訊地址。

2.1設置湿度啟動值：當抽湿装置工作正常状态下（双层數碼管顯示當前温湿度值时即为正常状态），按“設置/退出”鍵，抽湿装置進入設置状态，上排數碼管顯示P1(當上排數碼顯示P1时，表示下排顯示的數值为湿度啟動值；當上排數碼顯示P2时，表示下排顯示的數值为湿度斷開值；當上排數碼顯示P3时，表示下排顯示的數值为温度啟動值；）时，按“确定/手動”按鍵，下排的數字閃爍，此时按“向上”或“向下”按鍵可修改湿度的啟動值；修改完成後按“确定/手動”鍵保存，數字停止閃爍；修改湿度啟動值設置完成。

2.2設置湿度斷開值：當抽湿装置工作正常状态下（双层數碼管顯示當前温湿度值时即为正常状态），按“設置/退出”鍵，抽湿装置進入設置状态，按“向上”或“向下”按鍵，直到上排數碼管顯示P2(當上排數碼顯示P1时，表示下排顯示的數值为湿度啟動值；當上排數碼顯示P2时，表示下排顯示的數值为湿度斷開值；當上排數碼顯示P3时，表示下排顯示的數值为温度啟動值；）时，按“确定/手動”按鍵，下排的數字閃爍，此时按“向上”或“向下”按鍵可修改湿度的啟動值；修改完成後按“确定/手動”鍵保存，數字停止閃爍；修改湿度斷開值設置完成。

2.3設置温度啟動值：當抽湿装置工作正常状态下（双层數碼管顯示當前温湿度值时即为正常状态)，按“設置/退出”鍵，抽湿装置進入設置状态，按“向上”或“向下”按鍵，直到上排數碼管顯示P3(當上排數碼顯示P1时，表示下排顯示的數值为湿度啟動值；當上排數碼顯示P2时，表示下排顯示的數值为湿度斷開值；當上排數碼顯示P3时，表示下排顯示的數值为温度啟動值；P4时，表示本機通訊地址；P5时，表示制冷片停止制冷動作值；)，按“确定/手動”按鍵，下排的數字閃爍，此时按“向上”或“向下”按鍵可修改温度的斷開值；修改完成後按“确定/手動”鍵保存，數字停止閃爍；修改温度啟動值設置完成。

2.4設置通訊地址：當抽湿装置工作正常状态下（双层數碼管顯示當前温湿度值时即为正常状态），按“設置/退出”鍵，抽湿装置進入設置状态，按“向上”或“向下”按鍵，直到上排數碼管顯示P3(當上排數碼顯示P1时，表示下排顯示的數值为湿度啟動值；當上排數碼顯示P2时，表示下排顯示的數值为湿度斷開值；當上排數碼顯示P3时，表示下排顯示的數值为温度啟動值；P4时，表示本機通訊地址；P5时，表示制冷片停止制冷動作值；），按“确定/手動”按鍵，下排的數字閃爍，此时按“向上”或“向下”按鍵可修改通訊地址；修改完成後按“确定/手動”鍵保存，數字停止閃爍；修改温度啟動值設置完成。

2.5制冷片停止制冷動作值：按“确定/手動”按鍵，下排的數字閃爍，此时按“向上”或“向下”按鍵可修改此值；修改完成後按“确定/手動”鍵保存，數字停止閃爍；修改温度啟動值設置完成。（備注：動作制冷值以10为基準，即10 代表0度停止制冷，11 代表+1度、代表-1度。）

備注：制冷片測温修正值，在正常開機界面顯示温湿度时，同时按下向上”和“向下”按鍵即可進入設置閃爍界面，設置方法同上。

3、遠程控制：當抽湿装置有收到主控室的無線數據时，通訊指示燈会頻閃；具體遠程控制器查看無線遠程控制软件说明書。

4、485通訊：抽湿装置有收到上位機的數據时，通訊指示燈会頻閃；具體通訊協议見附件。

5、高湿自動啟動加热功能：當當前湿度大于80%时，啟動加热器（此时加热器啟動不受温度控制），當當前湿度下降到73%时，斷開加热器（此时加热器啟動或斷開由温度控制）。

注意：此功能只有带外接加热器的抽湿器有。

十、安装

1、使用M5螺釘或者5mm的铆釘固定。安装时抽湿装置必須豎放，出水口朝下；

2、保證抽湿装置前面與其他装置間有大于5cm的空間，来保證正面風扇出風口出風。

3、将出水管一端接入抽湿装置的派送口，用卡箍固定，出水管中間保持順暢，不得纏繞，以方便排水。另一端通向箱體外面。

4、電源接線端子L/N接上AC220V電源即可（見接線图）

5、加热器一腳接在負载L腳上另一腳接電源的N腳上。

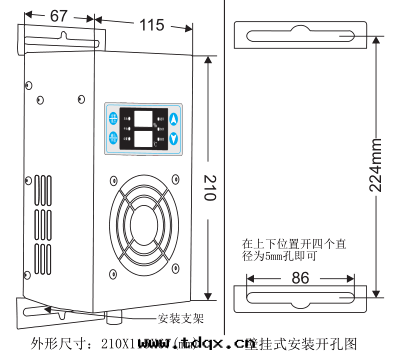

十一、安装图

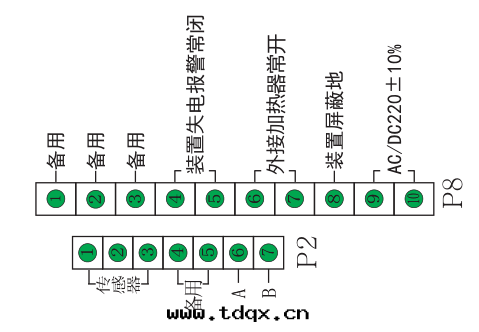

十二、接線图

十三、質量保證

本産品在交付之日起，提供三年質量保證。在質量保證期內，由于産品質 量原因導致的産品損壞，本公司予以免費換新服務，因使用不當等非質量原因 造成的損壞，或超过産品質量保證期，本公司予以終身維修和維護，只收取零件費用（如需現场解決需收取技術指導費用）

十四、装箱清單

附：485通訊協议

通訊協议共有3条，分别为：1、詢問抽湿装置的通訊地址；2、調节抽湿装置的工作參數；3、詢問抽湿装置的工作状态。

1、詢問抽湿装置的通訊地址。

说明：①識别字为GCLKJ的ascii碼（0x47,0x43,0x4b,0x4a,)；②校验位为CRC,未啟用；③通訊地址可以为任意值；

數據位格式：

第一个字节为手動自動切換位；02表示手動啟動除湿，03表示手動啟動加热，04表示自動监控状态，其他數表示不修改状态；

第二个字节为湿度啟動值；湿度啟動值必須为50~98之間，如果此位數據不对，所有的設置都失敗；

第三个字节为湿度斷開值；湿度啟動值必須滿足1、不能少于40；2、不能少于湿度啟動值減15；3、不能大于湿度啟動值；否則此为設置不成功，抽湿装置內部会自動計算一个值。

第四个字节为温度啟動值；湿度啟動值必須为1~55之間，如果此位數據不在此範圍內，設置不成功。

數據位格式 第一个字节和第二个字节为外部温度值（第一个字节为高位，第二个字节为低位），數據位從0x0開始，表示的温度從-25.0度開始。

比如數據位为：

1、(高位)0x1，(低位)0xb5表示的温度值为0x1b5-0Xfa=+18.7度；

2、(高位)0x0，(低位)0xa5表示的温度值为0xa5-0xfa=-8.5度； 第三个字节和第四个字节为湿度值（第三个字节为高位，第四个字节为低位），數據位從0x0開始。 比如數據位为：(高位)0x2，(低位)0x5表示的温度值为0x205=51.7%RH；

第五个字节为温度啟動值；

比如數據位为：0x8表示温度啟動值为8度；

第六个字节为湿度啟動值：

比如數據位为：0x46表示温度啟動值为70%RH；

第七个字节为湿度斷開值：

比如數據位为：0x3c表示湿度啟動值为60%RH；

第八个字节为各種状态位：

bit0为温度傳感器状态，0表示正常，1表示故障；

Bit1为湿度傳感器状态，0表示正常，1表示故障；

Bit2为加热器工作状态，0表示监控状态，1表示正在加热；

Bit3为抽湿模块工作状态，0表示监控状态，1表示正在抽湿；

Bit4为風機工作状态，0表示正常,1表示故障；

3、读取抽湿装置的各个參數。

數據位的格式與調节抽湿装置的各个參數一致。

注：通訊波特率为：9600；每条報文之間的間隔必須大于30ms。
