YR-MBH-S低壓马达保護器

一、産品簡介

YR-MBH-S低壓马达保護器适用于AC380V、AC660V低壓系統，采用了強大的32位处理器及先進的24位A/D轉換技術，它集測量、保護、网絡通訊等功能于一體，可对三相异步電動機進行全面的保護控制。

本産品采用模块化一體式結構設計，産品體積小，結構緊湊、安装方便，特别适用于開关櫃、抽屜櫃、操作箱上。

它可取代傳統的塑殼斷路器、热繼電器、電流表、電流互感器、多種信号燈、大量中間繼電器和时間繼電器、變送器、PLC等部件，石油、化工、煤炭、電力、冶金、市政等行業電機保護的理想産品。

二、産品特點

● 先進的高性能工業級微处理器，數據处理和信息存儲能力強，可靠性高，運行速度快；

● 高亮度LED顯示，人性化按鍵，便于用戶手動設置參數；

● 采用先進存儲技術，实現掉電後設定參數仍能保存；

● 保護功能：装置內置多種保護，僅需簡單選擇即可实現保護的投入或退出、報警或跳閘；

● 産品可擴展“零序/漏電保護”功能，可对電動機回路漏電状況檢測，有装置自發及非自發型的两種漏電信号檢測方式

● 具有事件記录功能，可通过面闆查詢近一次事件記录，便于故障分析事件原因；

● 具有遠方通訊功能：采用RS485接口和Modbus-RTU規約，可将測控信息、開关量状态、保護參數等上傳後台监控主機，構成電機控制中心，实現遠方的集中管理。

● 宽電源輸入功能：工作電源适用範圍，AC85V~265V、DC110V~300V，通用于交流或直流現场的工作電源輸入

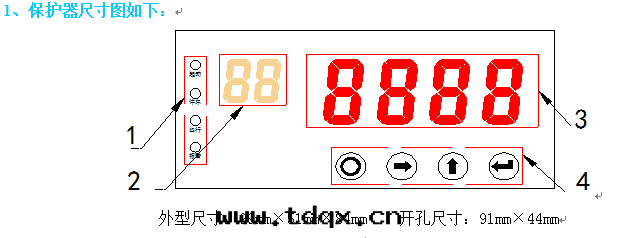

五、産品尺寸及安装

保護器采用分體式構造安装，由两部分組成：保護器、CT模块。

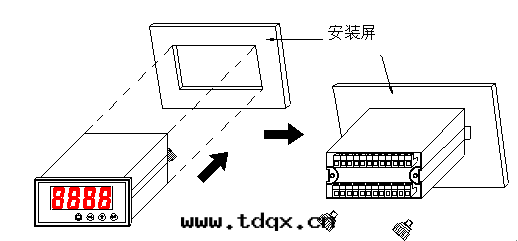

1.1保護器安装方法

①在開关櫃面闆上選擇合适的位置開一个91×44mm的安装孔；

②取出儀表、固定夾和螺丝；

③将儀表插入配電櫃的安装孔內；

④安装好儀表的固定夾，鎖緊固定螺丝。

2、CT模块尺寸图如下：

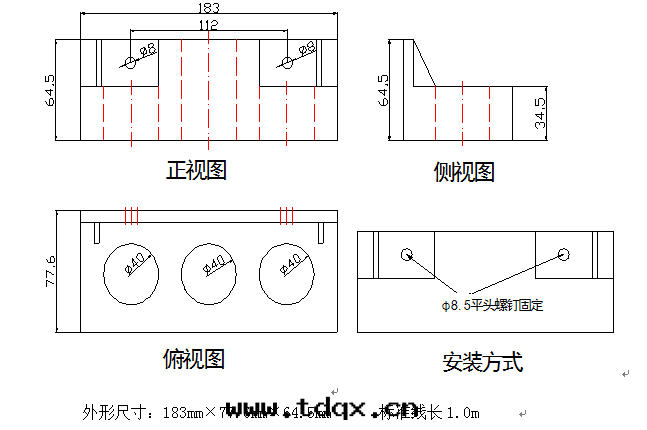

1）、A型CT模块的尺寸图如下（适用于電動機額定功率＞50kW）

安装方法：

①取出M型CT模块；

②对準螺丝孔位置，用2个Φ8.5×10mm的平头螺釘固定固定在櫃內。

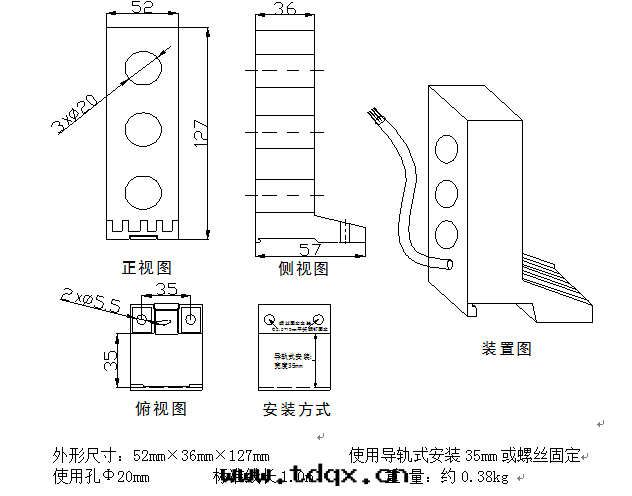

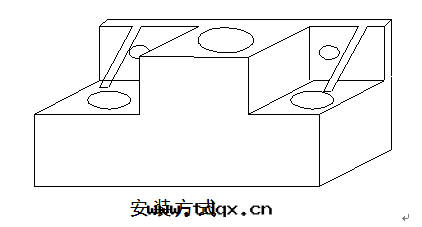

2）、L型模块的尺寸图如下（适用于電動機額定功率≤50kW）

外形尺寸：52mm×36mm×127mm 使用導軌式安装35mm或螺丝固定

使用孔Φ20mm 标準線长1.0m 重 量：約0.38kg

安装方法：

Ⅰ、螺丝固定安装

①取出L型CT模块；

②对準螺丝孔位置，用2个Φ5mm的长螺釘将保護器固定在櫃內。

Ⅱ、導軌式安装

①取出L型CT模块；

②将CT模块側面紅色卡子往外推，将主控制器沿卡槽安在櫃內35mm導軌上，卡好後将紅色卡子往內推CT模块。

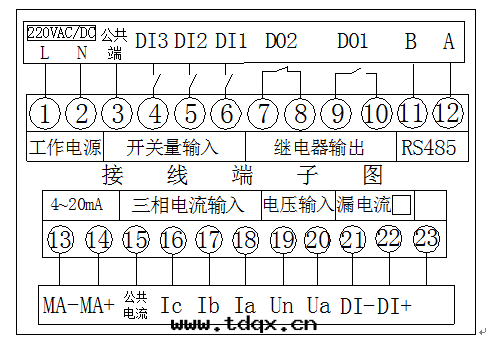

六、産品接線端子图

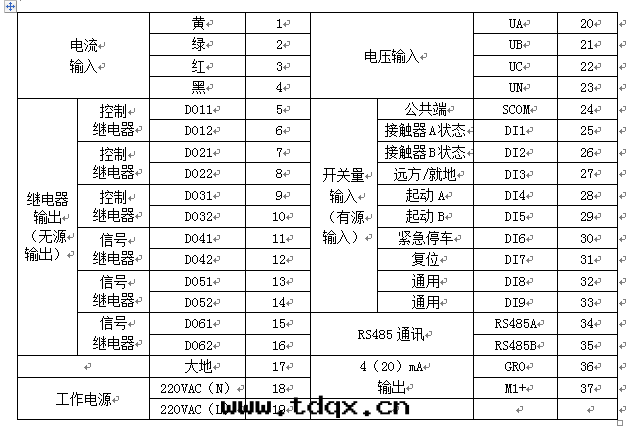

● 端子功能对照表：

七、保護功能

1、速斷保護（起動时短路、運行时短路）

短路保護是为電動機相間短路和電動機繞組匝間短路而設置，電動機發生知路故障时産生大量热容，動作不及时有可能燒壞繞組。

◆保護邏輯：

保護投入，當電動機有一相或多相電流大于短路保護電流整定值並达到整定延时值时保護動作。當電動機处于起動状态时，整定值为起動时短路電流定值，當電動機处于運行状态时，整定值为運行时短路電流定值；短路保護動作于跳閘模式。

2、过载保護（起動时过载、運行时过载）

过载保護反映定子、轉子繞組的平均發热状況，防止電動機过热。主要保護電動機的过負荷及不对稱負荷。

◆保護邏輯：

保護投入，當電動機有一相或多相電流大于过载電流整定值並达到整定延时值时保護動作。當電動機处于起動状态时，整定值为起動时过载電流定值，當電動機处于運行状态时，整定值为運行时过载電流定值；过载保護動作于跳閘模式。

2、过負荷保護

过負荷主要保護電動機长期運行在額定電流以上，造成的过热和絕緣降低導致燒壞電機的情況。

◆保護邏輯：

保護投入，在運行时當電動機有一相或多相電流大于过負荷電流整定值並达到整定延时值时保護動作。此保護在運行过程中有效，过負荷保護可設置为跳閘或報警两種模式，可切換選擇。

3、堵轉保護

堵轉保護是会对針对傳動装備、泵、風扇、切割機及壓縮機等設備，由于負荷过大，機械卡死或自身機械原因等，造成電機卡軸而損壞電機的一種特有保護。

◆保護邏輯：

保護投入，在運行时當電動機有一相或多相電流大于过負荷電流整定值並达到整定延时值时保護動作。过負荷保護只在運行状态时有效。此保護在運行过程中有效。

4、欠载保護

欠载保護主要保護電動機空载或欠载運行时对電機産生的危害。

◆保護邏輯：

保護投入，在運行时當電動機三相電流均低于欠载電流整定值且高于0.05Ie並达到整定延时值时保護動作。此保護在運行过程中有效，欠载保護可設置为跳閘或報警两種模式，可切換選擇。

5、不平衡保護

當電動機發生三相電流不平衡时，也是導致電動機热損壞的一个主要原因。

◆保護邏輯：

保護投入，在運行时當檢測到電動機三相電流的不平衡度达到保護設定值时且达到整定延时值时保護動作。此保護在運行过程中有效，不平衡保護可設置为跳閘或報警两種模式，可切換選擇。

不平衡度=｛（單相最大電流—單相最小電流）/單相最大電流｝×100%

6、缺相保護

當電動機缺相时導致嚴重的轉子發热，從而燒毀電動機。故缺相保護的動作靈敏度高于过热保護，有效的提前保護了電機。保護器采用電流判斷，防止了靠電壓判斷时電壓取值地點不準确的問題。

◆保護邏輯：

保護投入，在運行时當電動機有一相電流低于10%的額定電流且另外两相中有大于20%的額定電流时保護動作。缺相保護動作于跳閘模式。

7、过壓/低壓保護

電壓过高将引起電機絕緣損傷，電壓过低会引起電動機轉速降低，當電网晃電或閃絡时，電動機可能由電動状态變成發電状态，对電网構成沖击，同时可能導致控制電機運行的交流接觸器線圈釋放，導致電機停運，影響生産。而过壓/低壓保護可同时通过檢測主回路三相電壓最大值/最小值使保護更全面。

◆保護邏輯：

过壓保護：保護投入，電動機处于運行状态时，當主回路中被測相電壓大于过壓保護定值且达到整定延时值时保護動作。此保護在運行过程中有效，过壓保護可設置为跳閘或報警两種模式，可切換選擇。

低壓保護：保護投入，電動機处于運行状态时，當主回路中被測相電壓小于低壓保護定值且达到整定延时值时保護動作。此保護在運行过程中有效，低壓保護可設置为跳閘或報警两種模式，可切換選擇。

8、起動超时保護

當電動機的最大相電流從零突變到6% Ie(Ie为電動機額定電流)时開始計时，直到起動電流过峰值後下降到112% Ie为止，此階段經历的时間稱为起動时間。

電動機处于起動階段时間过长同樣会造成轉子过热而对電機造成損壞。

◆保護邏輯：

保護投入，電動機開始起動，經过整定的起動電流时間，其電流值仍大于整定的起動電流倍數×Ie，此时说明起動超时，再經过整定的起動超时延时时間後保護動作。起動超时保護動作于跳閘模式。

9、漏電流保護（選配功能）

漏電流保護需要外接漏電流互感器，外接漏電流互感器檢測電流的靈敏度較高，主要用于非直接接地的保護，以保人身安全。

◆保護邏輯：

保護投入，電動機处于運行状态时，當檢測到的漏電流大于整定值並达到整定延时，保護動作。此保護在運行过程中有效，漏電流保護動作于跳閘模式。

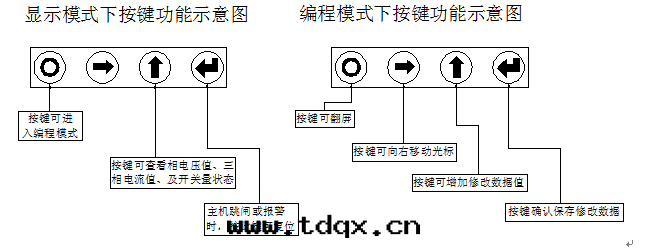

八、 按鍵功能

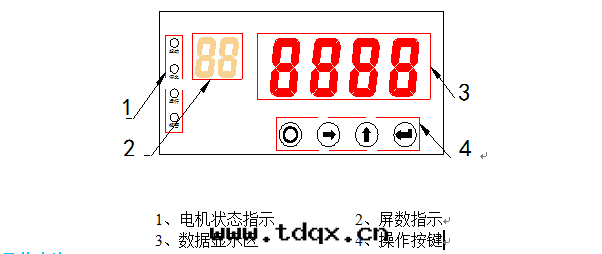

九、 指示燈说明

注：報警燈、停車燈同时亮时：表示保護跳閘動作，電路斷開；

報警燈、運行燈同时亮时：表示保護報警動作，電路未斷開。

十、操作说明

◆ 查詢说明：

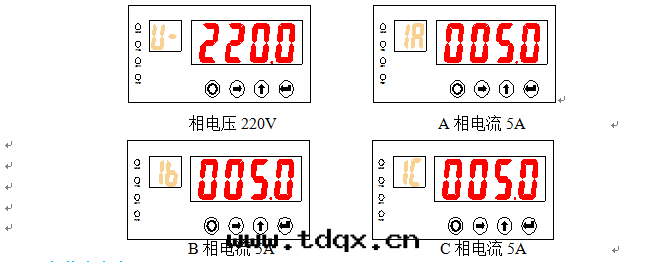

● 測量值查詢

測量數據顯示區将顯示測量到的數據。每按一次【】鍵可向下翻動一屏，到最後一屏後自動返回第一屏。自動循环顯示时，出廠默認为8秒翻動一次。

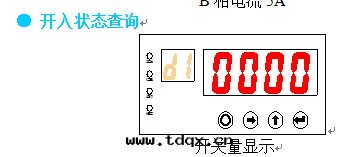

注：在開关量顯示屏时，數碼管從右至左分别表示DI1~DI3三个開关量状态，“0”为分状态，“1”为合状态。

● 事件記录查詢

當保護器保護動作时，保護器会自動彈出報警界面，需要按【】鍵複位報警信息，或可通过在密碼屏輸入密碼1118進入事件查詢界面，可查詢當前近一次事件記录。

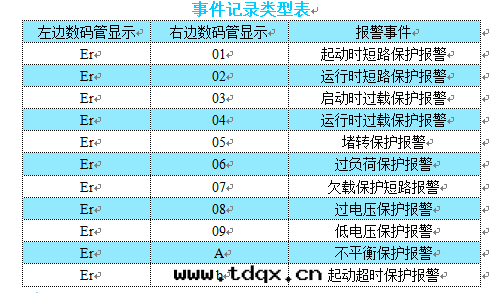

事件記录类型表

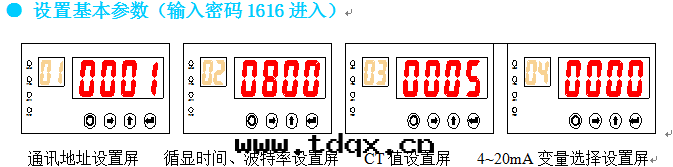

◆ 參數設置说明：

★ 設置通訊地址

通訊地址設置範圍为0~255，如上图所示通訊地址为0；

★ 設置循顯时間及波特率

在設置循顯时間及波特率窗口中、顯示管前两位为設置循顯时間，後两位設置波特率（00为1200bps、01为2400bps、02为4800bps、03为9600bps）如上图表示为循顯时間8秒，波特率1200bps；

★ 設置CT變比

設置为配套的CT互感器值，如上图所示CT互感器值为5；

★ 設置4~20mA變量選擇

在設置4~20mA變量選擇設置窗口下、上排顯示管後两位为4~20mA變量選擇，（00为Ia、01为Ib、02为Ic、03为Ua）如上图所示、4~20mA變量選擇为Ia；

★ 第5、6屏保留

第5、6屏为內部參數，用戶不可更改其中參數。

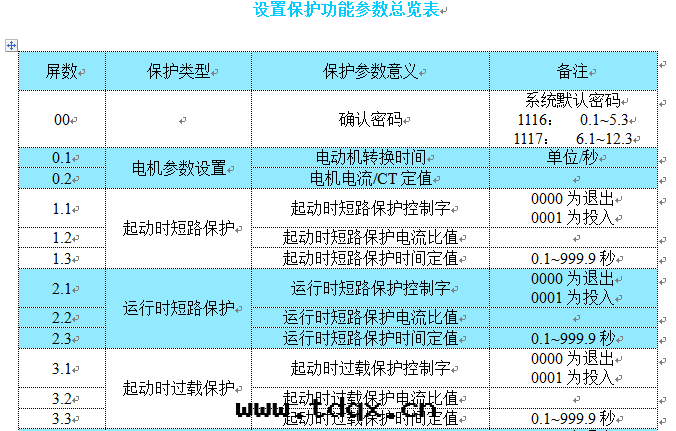

● 設置保護參數（輸入密碼1116、1117進入）

在查詢界面下按【○】鍵後，系統将要求進行用戶密碼确認，按1116密碼可進入0.1~5.3屏設置相應參數，按1117密碼可進入6.1~b.4屏設置相應參數，只有輸入的密碼正确方可進入後面的功能設置，否則返回測试状态。

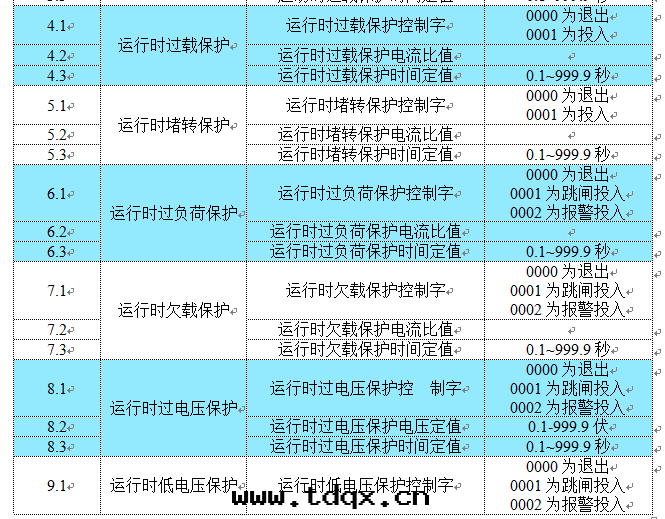

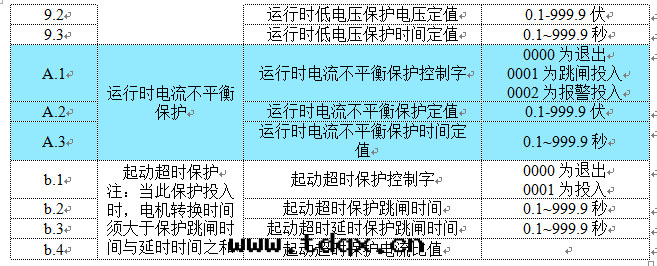

設置保護定值參數

注：設置投入为“跳閘”时，繼電器1動作、繼電器2動作，電機判斷为“停車”状态；

設置投入为“報警”时，繼電器1動作、繼電器2不動作，電機判斷为“運行”状态。

◆設置保護类型

『基本画面』 确認鍵 『主菜單』 或鍵 『壓闆設置』 确認鍵

『系統口令』 初始密碼0000确認鍵

可設置保護功能：起動时短路/过载保護、運行时短路/过载保護、欠载保護、过負荷保護、電流不平衡保護、缺相保護、过壓保護、欠壓保護、起動超时保護、失電重起保護、堵轉保護，可多个保護同时投入，跳閘報警可切換。

◆設置保護參數定值

『基本画面』 确認鍵 『主菜單』 或鍵 『定值整定』 确認鍵

『系統口令』 初始密碼0000确認鍵

設置保護參數定值时，需先設置好電動機的額定電流Ie,各種電流保護的電流整定值均設置为Ie的倍數；如“过負荷電流：1.1Ie”表示設定过負荷保護的電流值为1.1倍Ie。

★ 設置電機參數額定電流Ie

可設範圍0.4~1.5（乘數为In，In值=CT定值）；例如電動機額定電流为2.5A，CT定值为5A，即在定值整定中的額定電流設置为0.5，則表示Ie=0.5In=0.5×5A=2.5A。

例（設置電機Ie值：電機額定電流6A、保護器CT模块10A）：

1、 在主界面状态下按【确定】鍵→再按【】鍵→當選中“參數設置”时按【确定】鍵→密碼验證（出廠密碼默認“0000”）按【确定】鍵進入參數設置。

2、在參數設置菜單下按【确定】鍵選擇“基本參數”項，按【确定】進入基本參數菜單，按【】鍵至“CT定值”，查看此时的CT定值，然後按两次【退出】鍵返回至主菜單。

3、計算電機電流倍數：

4、在主界單状态下再按【】鍵→當選中“定值整定”时按【确定】鍵→密碼验證（出廠密碼默認“0000”）按【确定】鍵進入參數整定設置。

5、在電機參數界面下的當暗条指示为“額定電流”时按【确定】鍵進入設置參數为0.6In→設置完成後按【确定】鍵退出。（注：定值整定时每按“【】”光标一次往右移一位，每按“【】”一次選中的數值加1）。

★

例（設置運行时短路保護）：

1、在主界面状态下按【确定】鍵→再按【】鍵→當選中“壓闆設置”时按【确定】鍵→密碼验證（出廠密碼默認“0000”）按【确定】鍵進入壓闆設置。

2、在壓闆設置菜單下按【】鍵直到運行时短路電流保護項，按【确定】鍵光标移至整定內容，按【】鍵設置为跳閘輸出，修改完畢後按【确定】鍵确認。

3、在主界面状态下按【确定】鍵→再按【】鍵→當選中“定值整定”时按【确定】鍵→密碼验證（出廠密碼默認“0000”）按【确定】鍵進入參數整定設置。

4、在電機參數界面按【】鍵直到運行短路電流屏→當暗条指示为“運行短路電流”时按【确定】鍵進入短路電流設置→設置完成後按【确定】鍵退出→按【】鍵選中“運行短路延时”→按【确定】鍵設置延时时間→設置完成後按【确定】鍵退出。（注：定值整定时每按“【】”光标一次往右移一位，每按“【】”一次選中的數值加1）。

十一、典型應用電气接線图

保護模式下，控制对象为接觸器时，當控制器上電时，內部開出节點DO3立即閉合，接觸器KM1動作，電動機開始起動；當有故障發生，內部開出节點DO3斷開，接觸器KM1釋放，電動機回路斷開。當發現保護器故障的情況下，通过事故信号繼電器出口動作，故障指示燈被點亮。

注：保護動作後需要複位後才能重新起動。

十二、運輸與貯存

産品運輸和拆封不應受到劇烈沖击，應根據GB/T15464《儀器儀表包装通用技術条件》的規定運輸和儲存。保存産品應在原包装內，保存的地方环境温度为-40℃～＋70℃，相对湿度不超过85％，空气中無腐蝕性气體。産品在倉库里保存，應放在台架上，疊放高度不超过5箱，拆箱後，單只包装的産品疊放高度不超过5只。

十三、保修期限及訂貨说明

産品自出廠之日起十二个月內，在用戶遵守说明書規定要求進行操作和使用时（除去人为的破壞和操作失誤以外造成的損壞）發現産品有功能、外觀缺陷和不符合各項技術指标时，制造廠給予免費修理或更換。 訂貨时，請詳细写明所需型号及功能要求等相关內容，以便能为您提供更精确之産品。
