YR-CW無線測温装置

一　高壓設備温度监測的必要性

電力系統正向着大電网高可靠性、高自動化水平的方向迅猛發展。对電网運行自動化、智能化的监控水平已成为國內外高度重視的关鍵問題。随着社会用電量的日益增加，承载着大負荷輸送任務的高壓電气設備如變壓器、互感器、高壓開关櫃、室外刀閘等電力負载也在迅速增加。電网中衆多高壓電气設備本身、設備之間的聯接點是電力輸送的薄弱环节，这个薄弱环节的实質問題就是聯接點發热。随着負荷的增大，導致聯接點發热並形成恶性循环：温升、膨脹、收縮、氧化、電阻增大、再度升温直至釀成事故。因此，電力系統不惜人力、财力，采取多種措施监測高壓聯接點的温升。據國家電力安全事故通報統計，我國每年僅發生在電站的電力事故，40%是由高壓電气設備过热所致。因此监測高壓設備聯接點温升是杜絕此类事故發生的关鍵，实現温度在線监測是保證高壓設備安全運行的重要手段。

二　为什麼采用無線測温系統測量高壓設備的温度

长期以来，高壓設備的聯接點運行温度很難实时在線监測，这是因为这些部位都具有裸露高壓，還有的是密閉空間，通常的温度測量方法因無法解決高壓絕緣問題而無法使用。YR-CW無線温度监測系統采用無線電波進行信号傳輸，傳感器安装在高壓設備上，與接收設備之間無電气聯系，因此該系統從根本上解決了高壓設備接點運行温度不易实时在線监測的難題。

YR-CW無線温度监測系統具有极高的可靠性和安全性。相对低廉的價格，使得該系統可以安装到每台高壓開关、母線接头、室外刀閘或變壓器上，系統配備标準通訊接口，可聯网運行，通过上位計算機，可記录高壓設備实时運行温度的數據，並提供嚴格的温升變化率報警機制，为高壓設備的維修提供累積數據依據，实現了高壓設備热故障的預知維修。

絕緣和抗電磁干擾在電力系統特别是在高壓輸電系統监測中，是經常碰到的极其关鍵的問題。在當前的電力系統向着500kV以上超高壓、大負荷發展中，高壓供電設備的運行温度实时监測尤为重要，無線温度傳感技術已成为其优良的解決方案。

三 YR-CW無線測温系統的优勢

YR-CW無線系統是專門設計用于高壓带電體的運行温度实时监測，該系統采用前沿的ZigBee組网技術設計，國內首次研制，实現了高壓带電體温度遠距離遙測。本産品密封性能良好，室內外均可安全使用。系統具有低功耗、等電位測量、數據無線傳輸、精度高、響應速度快、操作靈活、組网方便等优勢。

3-1  YR-CW技術特點

1. 采用2.4G頻段，工作在2400～2483.5MHz（ISM）頻段。

2. 直接序列擴頻（DSSS），抗干擾能力更強。

3. 采用ZigBee技術，符合IEEE802.15.4标準。

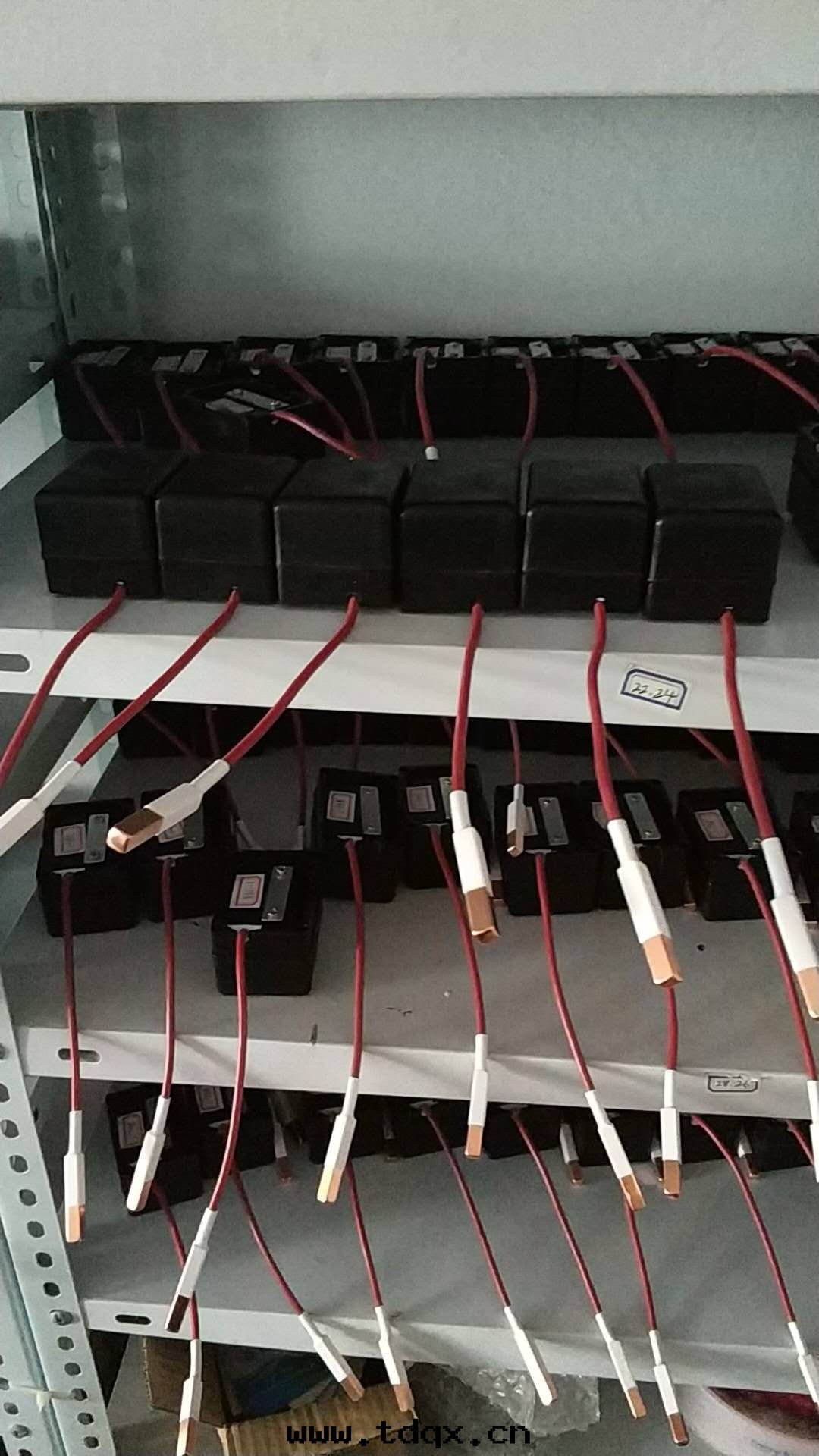

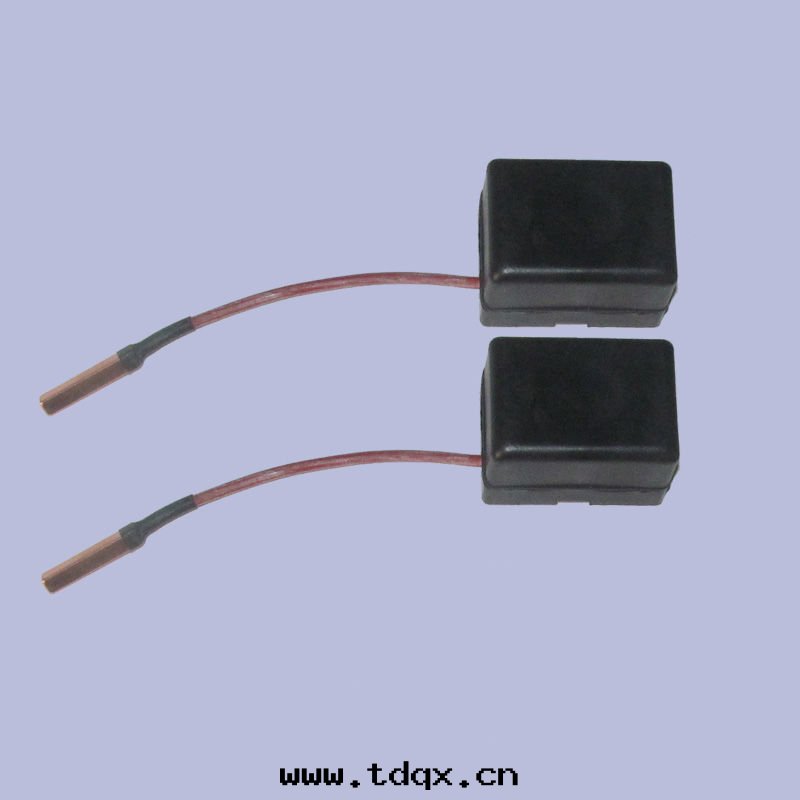

4. 温度傳感器采用LTCC內置天線，體積小。

5. 极低的傳感器耗電，電池壽命：＞5年。

6. 高达65535个無線傳感器編址。

7. 自動傳感器識别，無連線，安装簡便。

8. 傳輸距離：小于300米。

用于高壓設備接點運行温度监測的技術主要有紅外測温、光纖測温和無線測温，下面对三種測温技術進行比較：

3-2 無線測温與光纖測温的比較

光纖温度傳感器采用光導纖維傳輸温度信号，光導纖維具有优异的絕緣性能，能夠隔離開关櫃內的高壓，因此光纖温度傳感器能夠直接安装到開关櫃內的高壓觸點上，準确測量高壓觸點的運行温度，实現開关櫃觸點運行温度的在線监測。然而，用于隔離高壓的光纖表面可能受到污染，将導致光纖沿面放電。这使得光纖測温系統用于室外開关設備的測温應用受到限制。

無線測温系統采用電磁波傳輸信号，傳感器直接安装在高壓設備上，温度測量準确，可以徹底解決電气絕緣問題，無線測温系統的特點是不受气候环境的影響，可以測量室內外任何高壓带電體有温度事故隐患點的温度。

3-3 無線測温與紅外測温的比較

紅外測温为非接觸式測温，但极易受环境灰塵及周圍的電磁场影響，因为高壓設備一般环境灰塵比較大，當紅外測温头被灰塵遮蓋後，温度測量值急劇變化，常常正常的温度突然顯示幾百度，進而報警。

另外開关櫃內的空間非常狹小，無法安装紅外測温探头（因为探头必須與被測物體保持一定的安全距離，並需要正对被測物體的表面），而無線測温系統卻不受開关櫃體結構的限制。

四　高壓開关櫃射頻無線測温系統結構

通过連續监測高壓開关櫃內觸點或電缆接头的運行温度，可确定觸點和接头处的过热程度，當發生超温或温度變化率越限时，系統能夠及时發出預警指示。实現这一功能，采用YR-CW無線測温系統来解決。

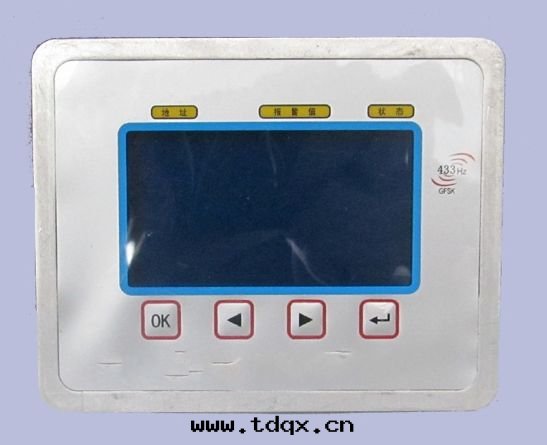

YR-CW系統采用一台中心监測計算機，通过RS485工業總線，連接YR-CW無線式温度监測儀，每台YR-CW都具有一个RS485接口，在無中繼器的情況下，多达128个YR-CW無線式温度监測儀可組成一个無線遙測网絡，每台YR-CW無線式温度监測儀相當于一个無線接入點，它可接入6-18只無線温度傳感器（戶外空曠地域可以接入32到64只），系統的中心計算機在線监測所有YR-CW無線式温度监測儀所測量的温度，下图顯示了無線温度遙測网絡的組成。
